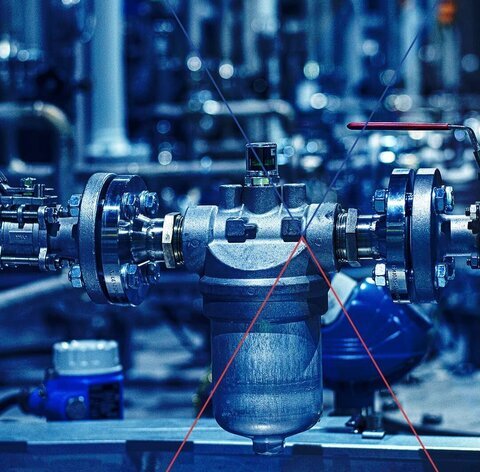

Venttiilit ovat keskeinen osa teollisuuden sulku-, säätö- ja turvalaitteistoja, ja niiden toiminnan varaan rakentuu teollisuuden prosessien luotettavuus ja turvallisuus. Ne mahdollistavat virtaavan aineen ohjauksen sekä paineen- ja lämpötilanhallinnan eri käyttöolosuhteissa. Venttiilin toiminta riippuu sen rakenteesta, käyttötarkoituksesta ja materiaalivalinnoista, joita ohjaavat kansainväliset standardit sekä prosessin kemialliset ominaisuudet. Venttiilin oikea mitoitus ja valinta vaikuttavat prosessin toimivuuteen, laitteiston käyttöikään ja energiatehokkuuteen.

Oikea venttiilityyppi löytyy, kun ymmärretään kolme asiaa: prosessin olosuhteet, venttiilin rakenne ja venttiilin käyttötarkoitus. Olipa tavoitteesi ymmärtää venttiilityyppien erot, valita sovellukseen sopiva venttiili tai varmistaa, että laitteet pysyvät kunnossa vuodesta toiseen, tämä opas kokoaa nämä kaikki keskeiset teemat yhteen.


Venttiilityyppien roolit lyhyesti

Teollisuudessa käytetään lukuisia eri venttiilityyppejä, mutta suurin osa ratkaisuista perustuu muutamaan perusperiaatteeseen:

• sulkuun, kun virtaus halutaan estää

• säätöön, kun virtausta halutaan ohjata

• suojaukseen, kun prosessia pitää turvata ylipaineelta

Yksityiskohtaiset rakenteet, toimintamekanismit ja tekniset erot löydät artikkelista Venttiilityypit ja niiden toiminta.

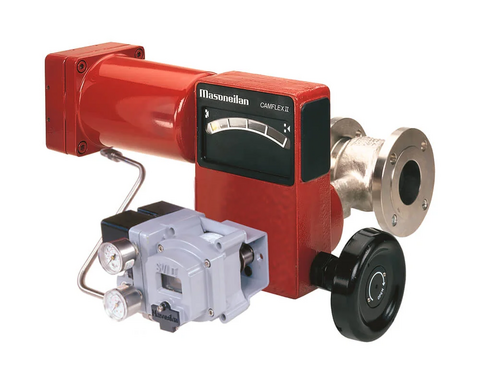

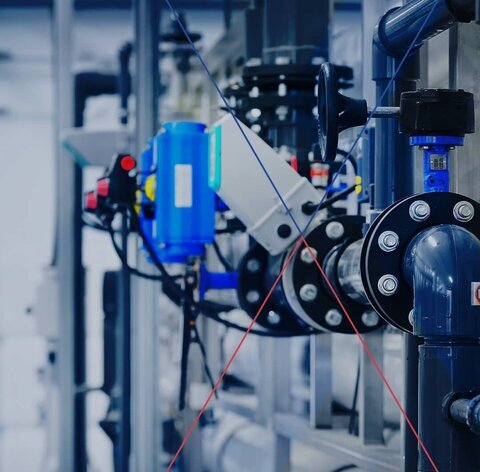

Säätöventtiilit: kun prosessin täytyy pysyä hallinnassa

Säätöventtiilit ovat automaatio-ohjattujen prosessien peruskomponentteja. Niiden tehtävänä on muuttaa virtausmäärää jatkuvasti ohjaussignaalin mukaan, jotta prosessin paine, virtaus tai lämpötila säilyy halutussa arvossa. Säätöventtiilin suorituskyky riippuu sen rakenteesta, oikeasta mitoituksesta ja toimilaitteen sekä automaatiojärjestelmän yhteensopivuudesta. Oikea venttiili mahdollistaa tarkan ja vakaan säätövasteen erilaisissa käyttöolosuhteissa – niin höyryverkoissa, nestelinjoissa kuin kaasuvirroissakin.

Säätöventtiilin toimintaa, valintaperusteita ja tyypillisiä käyttökohteita käsitellään tarkemmin artikkelissa säätöventtiilit teollisuudessa. Tuoteratkaisuihin voit tutustua valmistajakohtaisilla sivuilla Masoneilan‑säätöventtiilit ja Pruss‑säätöventtiilit.

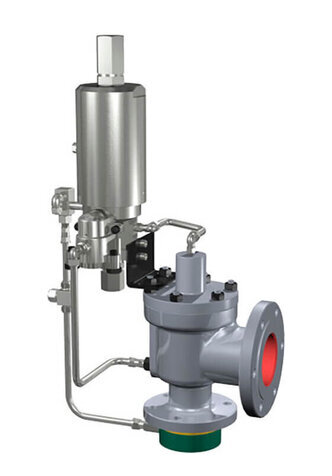

Varoventtiilit – prosessin turvallisuuden varmistaminen

Varoventtiilit ovat olennaisia turvalaitteita painesäiliöissä ja muissa järjestelmissä, joissa ylipaine voi aiheuttaa laiterikon tai vaaratilanteen. Venttiilin avautumispiste, kapasiteetti ja standardien täyttyminen määritellään aina prosessikohtaisesti. Lue lisää

Lue lisää varoventtiilien toiminnasta ja vaatimuksista artikkelista varoventtiilien toimintamekanismi ja turvallisuus. Tuotevaihtoehdot löydät valmistajakohtaisilta sivuilta LDM varoventtiilit sekä Consolidated varoventtiilit.

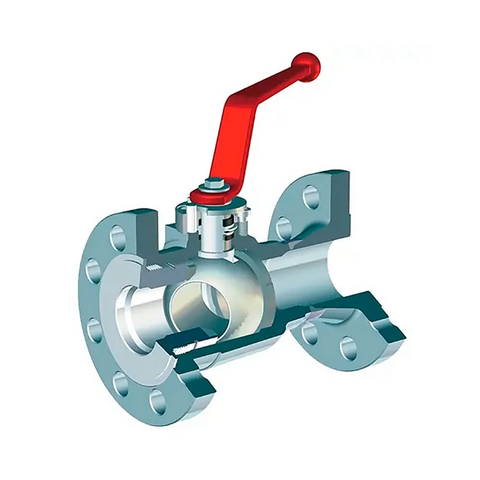

Palloventtiilit – tiivis, nopea ja kestävä sulku

Palloventtiilit sopivat nopeaan virran avaukseen ja katkaisuun, erityisesti kun käyttöolosuhteet ovat vaativat. Argus‑palloventtiilit ovat tunnettu valinta tilanteisiin, joissa venttiilin on kestettävä rasitusta vuodesta toiseen.

Syvenny Argus‑venttiileiden etuihin artikkelissa Argus-palloventtiilit vaativiin teollisuusprosesseihin.

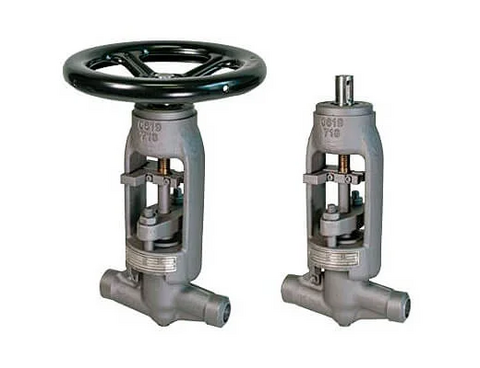

Istukkaventtiilit – tarkka ja ennustettava virtausohjaus

Istukkaventtiilit tuottavat tasaisen säätövasteen ja sopivat prosesseihin, joissa virtaus- tai painetaso täytyy pitää täsmällisenä myös kuormituksen vaihdellessa. Lue tarkemmin, mihin LDM-istukkaventtiilit on suunniteltu artikkelista LDM-istukkaventtiilit – tarkka virtaussäätö vaativiin olosuhteisiin.

Tuotesivulle pääset tästä: LDM istukkaventtiilit.


Miten valita oikea venttiili?

Venttiilin valinta ei ole pelkkä tuotepäätös, vaan sovellustekninen ratkaisu, jossa huomioidaan:

• prosessin olo­suhteet ja virtaavat väliaineet

• paine- ja lämpötila-arvot

• automaatio ja toimilaitteet

• standardit: EN, ASME, API, vuotoluokitukset

• energiankulutus ja huoltonäkökulma

Tarkemmin venttiilityyppien toiminnasta voit lukea Venttiilityypit ja niiden toiminta ‑artikkelista.

Venttiilien viat ja kunnossapito

Kun venttiili ei toimi, vaikutukset näkyvät koko prosessissa. Huolto-ohjelman suunnittelu, ennaltaehkäisevät toimenpiteet ja oikeat varaosat ovat keskeisiä käyttövarmuuden kannalta. Jos haluat tietää, mistä tyypillisimmät venttiiliviat johtuvat ja miten ne korjataan, lue artikkeli Venttiilien viat ja huolto.

Oikein valittu venttiili tukee prosessin turvallista ja tehokasta toimintaa vuodesta toiseen. Jos pohdit, mikä ratkaisu sopii parhaiten juuri teidän käyttöolosuhteisiinne, autamme mielellämme valinnassa, mitoituksessa ja kokonaisuuden suunnittelussa.

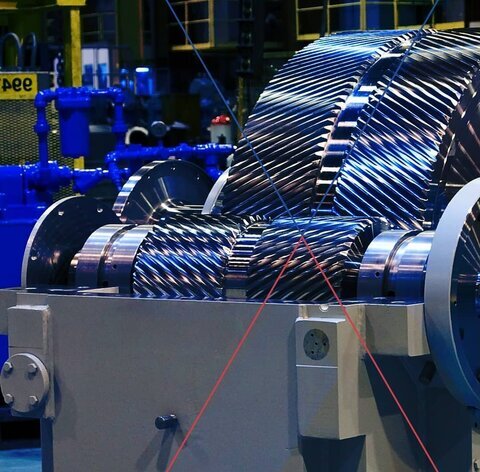

Teollisuusvaihteistot ovat keskeinen osa tuotantolaitosten mekaanisia voimansiirtoratkaisuja. Niiden avulla voima välitetään moottorilta prosessilaitteille juuri oikealla nopeudella, momentilla ja tehokkuudella. Vaihteisto vaikuttaa suoraan koneiden käyttöikään, tuotannon toimintavarmuuteen, energiatehokkuuteen sekä huoltokustannuksiin. Siksi oikean vaihteistotyypin valinta ja sen teknisten ominaisuuksien ymmärtäminen on tärkeää.

Tämä opas tarjoaa selkeän kokonaiskuvan eri vaihteistotyypeistä, niiden käyttökohteista ja valintaan vaikuttavista tekijöistä.

Teollisuusvaihteiden rooli prosessiteollisuudessa

Vaihteistot toimivat linkkinä moottoritekniikan ja teollisuusprosessin välillä: niiden tehtävänä on muuttaa pyörimisnopeus ja vääntömomentti prosessin tarpeiden mukaiseksi. Oikeanlainen vaihteisto varmistaa, että laitteet toimivat tasaisesti ja että kuormitushuiput tai äkilliset muutokset eivät rasita laitteistoa liikaa. Vaihteistojen toiminta vaikuttaa siten käyttöasteeseen, tuotantonopeuksiin ja laitteiden energiankulutukseen.

Prosessiteollisuudessa käytetään useita erilaisia vaihteistotyyppejä, joista yleisimpiä ovat planeetta-, kulma-, lieriöhammaspyörä- ja moniakselivaihteistot. Jokaisella tyypillä on oma rakenteensa, vahvuutensa ja käyttökohteensa.

Planeettavaihteistot – kompakti teho suurille momenttivaatimuksille

Planeettavaihteistot tarjoavat tasaisen väännön, suuren momentinkeston ja kompaktin rakenteen. Niitä käytetään esimerkiksi nostureissa, sekoittimissa, rumpulaitteissa ja muissa sovelluksissa, joissa vaaditaan paljon voimaa pienessä koossa. Planeettarakenteen symmetrisyys jakaa kuormituksen tasaisesti, mikä pidentää käyttöikää ja vähentää kulumista.

Lisätietoa planeettavaihteistojen rakenteesta ja käytöstä voit lukea artikkelista Planeettavaihteistot teollisuudessa – toiminta, rakenne ja käyttökohteet.

Kulmavaihteistot – kun liike täytyy kääntää tehokkaasti

Kulmavaihteistot soveltuvat tilanteisiin, joissa pyörimisliike halutaan siirtää 90 asteen kulmassa. Ne ovat yleisiä esimerkiksi kuljettimissa, sekoittimissa ja tilaa säästävissä laitekokoonpanoissa. Kulmavaihteiston suorituskykyyn vaikuttavat muun muassa hammasprofiili, materiaalivalinnat ja suunnitteluratkaisut, jotka määrittävät sen soveltuvuuden kuormittaviin tai nopeisiin käyttökohteisiin.

Artikkelista Kulmavaihteistot – rakenne, suorituskyky ja käyttökohteet teollisuudessa pääset tutustumaan lisää kulmavaihteistojen toimintaan.

Lieriöhammaspyörävaihteistot – tarkka ja tehokas voimansiirto

Lieriöhammaspyörävaihteistot tarjoavat tehokkaan ja hiljaisen voimansiirron, ja ne sopivat erityisesti korkeille kierrosnopeuksille ja suurille tehoille. Niitä käytetään kompressoreissa, kuljettimissa, pumppujärjestelmissä ja muissa sovelluksissa, joissa tasainen toiminta ja hyvä hyötysuhde ovat keskeisiä.

Lue lisää lieriöhammaspyörävaihteistoista.

Moniakselivaihteistot – kun prosessi vaatii monimutkaista voimanjakoa

Moniakselivaihteistot ovat ratkaisu sovelluksiin, joissa voima täytyy jakaa useaan suuntaan tai kun halutaan yhdistää useita liikeketjuja samaan kokonaisuuteen. Niitä käytetään muun muassa paperi- ja sellutehtailla, kemianteollisuudessa ja raskaissa prosessikäytöissä, joissa toimintavarmuus ja rakenteellinen jäykkyys ovat ensiarvoisen tärkeitä.

Lue lisää moniakselivaihteistojen käyttökohteista.

Vaihteiston valinta teollisuuteen

Vaihteiston valinta perustuu käyttöolosuhteisiin, mekaanisiin kuormituksiin ja prosessin dynamiikkaan. Huomioitavia tekijöitä ovat muun muassa kierrosnopeus, vääntömomentti, jatkuva ja hetkellinen kuormitus, lämpötilat, ympäristöolosuhteet sekä vaihteiston haluttu käyttöikä.

Kun vaihteisto mitoitetaan tarkasti käyttökohteen mukaan, voidaan pienentää energiankulutusta ja varmistaa mekaaninen luotettavuus. Valintaprosessi on siten yhtä lailla tekninen ja taloudellinen arviointi. Tarkemmin vaihteiston valintaperusteista voit lukea artikkelista Vaihteiston valintakriteerit teollisuudessa – mitoitus ja käyttökohteet.

Vaihteistojen kunnossapito ja käyttövarmuus

Vaihteiston kunnossapito vaikuttaa ratkaisevasti sen käyttöikään ja prosessin luotettavuuteen. Lika, ylikuormitus, voiteluongelmat ja ympäristötekijät ovat tyypillisiä syitä kulumiseen ja vikaantumiseen. Ennakoiva kunnossapito mahdollistaa laitteiden seurannan ja huoltojen ajoittamisen oikein, mikä vähentää seisokkeja ja pienentää kustannuksia. Lue lisää vaihteistojen huoltokäytännöistä ja kunnossapidosta.

Jos haluat arvioida nykyistä voimansiirtoratkaisua, vertailla vaihtoehtoja tai pohtia, mikä vaihteistotyyppi sopii parhaiten omaan käyttökohteeseesi, asiantuntijamme auttavat mielellään. Keskustelemme kanssasi tarpeista, kuormitusprofiilista ja sovelluksen vaatimuksista ja autamme löytämään ratkaisun, joka tukee prosessin pitkäaikaista ja häiriötöntä toimintaa.

Ota yhteyttä, autamme mielellämme!

Virtausmittarit ovat keskeinen osa prosessiteollisuuden mittaus- ja automaatiojärjestelmiä. Niiden avulla seurataan nesteiden, kaasujen ja höyryn virtausta niin energiantuotannossa, kemianteollisuudessa, vedenkäsittelyssä kuin öljy‑ ja kaasusektorilla. Luotettava virtausmittaus vaikuttaa suoraan prosessin tehokkuuteen, tuotannon vakauteen ja energian­käytön optimointiin. Kun mittaus toimii tarkasti, prosessin ohjaus on ennustettavaa ja kunnossapidon päätöksiä voidaan tehdä dataan pohjautuen.

Finkovan tarjoamat virtausmittarit valmistaa Panametrics, joka tunnetaan teollisuuden mittausteknologiasta ja vaativiin prosessiolosuhteisiin suunnitelluista ratkaisuista. Panametricsin kehittämä mittausteknologia mahdollistaa reaaliaikaisen ja luotettavan virtausmittauksen myös olosuhteissa, joissa mittauskatkokset tai virheellinen data voivat aiheuttaa merkittäviä prosessiriskejä.

Tämä opas tarjoaa kokonaiskuvan teollisuudessa käytettävistä virtausmittareista, niiden toimintaperiaatteista ja valintaan vaikuttavista tekijöistä. Oppaan lopusta löydät myös syventävät artikkelit, usein kysytyt kysymykset sekä aiheeseen liittyvät tekniset dokumentit.

Miksi virtausmittaus on teollisuudessa kriittistä?

Teolliset prosessit perustuvat usein tarkkaan virtausohjaukseen. Virtausmittareilla seurataan esimerkiksi raaka-aineiden syöttöä, energian ja höyryn kulkua sekä jäähdytys- ja vesikiertojen virtausmääriä. Pienikin virhe mittauksessa voi vaikuttaa tuotteen laatuun, lisätä energiankulutusta tai aiheuttaa epätoivottuja prosessipoikkeamia.

Luotettava virtausmittaus auttaa optimoimaan:

• prosessien energiatehokkuutta

• raaka-aineiden käyttöä

• laitteiden kunnossapitoa

• tuotantokapasiteetin hallintaa

Lisäksi modernit virtausmittarit tukevat prosessianalytiikkaa ja ennakoivaa kunnossapitoa tarjoamalla dataa trendeistä, hälytysrajoista ja prosessin käyttäytymisestä.

Virtausmittarityyppien keskeiset erot

Teollisuudessa käytössä on useita virtausmittarityyppejä, jotka perustuvat eri fysikaalisiin mittausmenetelmiin. Alla oleva tiivistelmä havainnollistaa, miten yleisimmät mittarityypit eroavat toisistaan ja millaisiin sovelluksiin ne soveltuvat.

Tämä kokonaiskuva auttaa hahmottamaan virtausmittarien roolin prosessissa ennen yksityiskohtiin syventymistä.

Vortex-virtausmittarit – tarkkuutta höyryyn ja kaasureitteihin

Vortex- virtausmittarit hyödyntävät pyörteiden syntymistä mitatakseen virtausnopeutta. Ne ovat erityisen luotettava ratkaisu höyryn ja korkeiden lämpötilojen mittaukseen, missä muut mittarit voivat menettää tarkkuutta. Teollisuudessa vortex- mittareita käytetään energiantuotannossa, kemianteollisuudessa ja prosesseissa, joissa virtausolosuhteet vaihtelevat.

Vortex‑ mittauksen toimintaperiaatteisiin ja tyypillisiin käyttökohteisiin voit tutustua tarkemmin artikkelissa Vortex‑virtausmittarit – toimintaperiaate, käyttökohteet ja edut.

Clamp-on ultraäänivirtausmittarit – joustava ja asennusystävällinen ratkaisu

Clamp-on mittarit mittaavat virtausta putken ulkopuolelta ilman prosessin avaamista. Tämä tekee niistä erinomaisen vaihtoehdon tilapäismittauksiin, laajennuksiin ja kohteisiin, joissa asennustila on rajallinen. Ultraääniratkaisut ovat erityisen suosittuja vesikiertojen, kemikaalilinjojen ja energianmittauksen parissa.

Clamp‑on mittauksen toimintaperiaatteisiin ja tyypillisiin käyttökohteisiin voi tutustua tarkemmin artikkelissa Clamp‑on ultraäänivirtausmittarit – joustava ratkaisu teollisuuden virtausmittaukseen.

Inline prosessivirtausmittarit – tarkkuutta jatkuvaan käyttöön

Inline virtausmittarit soveltuvat tilanteisiin, joissa tarvitaan mahdollisimman tarkkaa ja jatkuvaa mittausta. Niiden rakenteet vaihtelevat sovelluksen mukaan: magneettiset mittarit nesteille, Coriolis- mittarit massavirtauksille ja ultraääniratkaisut erikoissovelluksiin. Inline- mittarit on helppo integroida osaksi automaatiota, ja ne ovat luotettava valinta tuotannon laadunvalvontaan.

Inline‑mittaustekniikkaa, sen toimintaa ja tyypillisiä käyttökohteita käsitellään tarkemmin artikkelissa Inline‑virtausmittarit – jatkuvaa ja tarkkaa prosessimittausta teollisuudessa.

Sentinel‑ virtausmittarit – ratkaisu vaativiin ja kriittisiin prosesseihin

Sentinel‑ virtausmittarit on suunniteltu teollisuussovelluksiin, joissa virtausmittauksen luotettavuus, jatkuvuus ja mittausdatan laatu ovat kriittisiä. Ne soveltuvat erityisesti kaasujen ja LNG‑prosessien mittaukseen sekä muihin kohteisiin, joissa virtausolosuhteet, lämpötilat ja paineet vaihtelevat ja mittauksen on pysyttävä vakaana kaikissa tilanteissa.

Sentinel‑mittareita käytetään muun muassa LNG‑ketjuissa, kaasureiteillä ja muissa kriittisissä teollisuusprosesseissa, joissa mittauksen jatkuvuus ja datan hyödynnettävyys ovat keskeisiä.

Paneudu Sentinel‑ratkaisuihin tarkemmin artikkelista Sentinel‑virtausmittarit – käyttö, teknologia ja sovellukset.

Virtausmittarin valinta teollisuuteen

Virtausmittarin oikea valinta riippuu prosessin nesteestä, lämpötilasta, paineesta, putkistosta ja halutusta tarkkuudesta. Lisäksi valintaan vaikuttavat käyttökohteen vaatimukset, mittauksen tavoitteet ja integraatiotarpeet automaatiossa. Voit lukea aiheesta tarkemmin artikkelista Kuinka valita oikea virtausmittari prosessiteollisuuteen.

Huolto ja kunnossapito – tarkkuutta koko käyttöiän ajan

Virtausmittarien tarkkuus ja toimivuus varmistetaan oikealla huollolla. Säännöllinen kalibrointi, putkiston kunnon seuranta, tiivisteiden tarkastus ja mahdollisen likaantumisen poistaminen ovat osa rutiineja, jotka pidentävät laitteiden käyttöikää ja parantavat prosessin turvallisuutta.

Lue lisää →
[Virtausmittareiden huolto ja kalibrointi teollisuudessa]

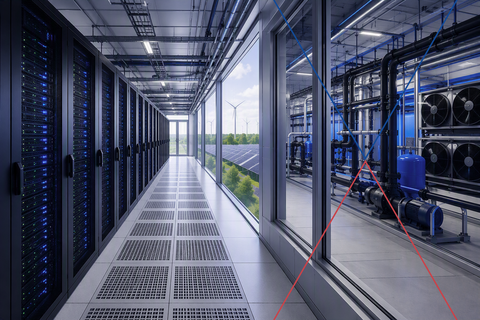

Datakeskus on prosessilaitos. Siinä siirretään lämpöä, nesteitä ja energiaa suljetuissa piireissä, ja järjestelmän on
toimittava keskeytyksettä vuodesta toiseen. Laskennan näkökulmasta kyse on palvelimista, mutta laitoksen
näkökulmasta kyse on pumpuista, lämmönsiirtimistä, venttiileistä, mittauksesta ja automaatiosta. Juuri näiden varaan datakeskuksen käytettävyys rakentuu.

Jäähdytys on datakeskuksen kriittisin apujärjestelmä ja samalla sen suurin yksittäinen energiankuluttaja IT-laitteiden jälkeen. Laskentatehon tiheyden kasvu on muuttanut tilannetta nopeasti: kun perinteinen konesaliräkki kulutti muutamia kilowatteja, tekoälylaskentaan tarkoitettu räkki voi kuluttaa kymmeniä tai yli sata kilowattia. Tällaisia tehotiheyksiä ei enää jäähdytetä ilmalla, vaan lämpö siirretään nesteeseen mahdollisimman lähellä piiriä.

Tämä opas kokoaa yhteen datakeskuksen jäähdytyksen kokonaisuuden: jäähdytystapojen erot, nestejäähdytyksen
rakenteen, mittauksen ja todentamisen, hukkalämmön talteenoton sekä sen, mitä kunnossapito ja kunnonvalvonta
jäähdytysjärjestelmältä vaativat. Oppaan lopusta löydät syventävät artikkelit yksittäisistä osa-alueista.

Miksi jäähdytys ratkaisee datakeskuksen talouden

Jäähdytysjärjestelmä vaikuttaa datakeskuksen tuottoon neljää eri reittiä.

Käytettävyys. Jäähdytyksen menetys näkyy salissa minuuteissa, ei tunneissa. Nestejäähdytetyssä salissa lämpötila nousee nopeammin kuin ilmajäähdytetyssä, koska puskuroivaa ilmamassaa on vähemmän. Suojaukset, redundanssi ja kunnonvalvonta ovat siksi osa jäähdytyksen suunnittelua, eivät sen lisävaruste.

Energiankulutus. Jäähdytys on tyypillisesti suurin ei-IT-kuluerä. Sen hyötysuhde määrää suoraan laitoksen PUE-luvun ja siten sähkölaskun.

Hukkalämmön arvo. Kaikki datakeskukseen syötetty sähkö muuttuu lämmöksi. Nestejäähdytys tuottaa lämmön
korkeammassa ja tasaisemmassa lämpötilassa kuin ilmajäähdytys, jolloin se on hyödynnettävissä kaukolämpönä.
Suomessa tämän merkitys kasvoi, kun konesalien sähkö siirtyi 1.7.2026 alemmasta veroluokasta II yleiseen veroluokkaan I. Lämmön myynti on tulovirta, joka osaltaan tasaa käyttökustannusten nousua

Sääntely. EU:n energiatehokkuusdirektiivi (2023/1791) velvoittaa vähintään 500 kW:n IT-teholla toimivat datakeskukset raportoimaan vuosittain energiatehokkuustietonsa eurooppalaiseen tietokantaan. Raportoitaviin tunnuslukuihin kuuluvat PUE, WUE, ERF ja REF, ja laskentatavat on määritelty komission delegoidussa asetuksessa (EU) 2024/1364. Yli 1 MW:n laitoksia koskee lisäksi velvoite hyödyntää hukkalämpöä silloin, kun se on teknisesti ja taloudellisesti mahdollista. Käytännössä tämä tarkoittaa, että jäähdytysjärjestelmän mittaus on suunniteltava raportointikelpoiseksi jo ennen ensimmäistä kilowattituntia.

Jäähdytystapojen erot lyhyesti

Käytännön kohteissa nämä eivät sulje toisiaan pois. Tyypillinen nykyhanke on hybridi, jossa sama laitos jäähdyttää
nesteellä laskentaräkit, ilmalla verkkolaitteet ja apukuormat, poistaa lämmön kuivajäähdyttimillä silloin kun ulkolämpötila sen sallii ja ohjaa talteenotetun lämmön lämpöpumpun kautta kaukolämpöverkkoon.

Nestejäähdytys muuttaa laitossuunnittelun

Siirtymä nesteeseen ei ole pelkkä komponenttivaihdos. Se tuo konesaliin putkiston, paineen, virtauksen ja vuotoriskin, eli juuri ne asiat, joita prosessiteollisuudessa on hallittu vuosikymmeniä. Suunnittelussa ratkaistavia kysymyksiä ovat piirien erottelu, materiaalivalinnat, liitostekniikka, vuodonvalvonta ja se, miten sali huolletaan ilman että laskenta pysähtyy.

Suoran nestejäähdytyksen ja immersiojäähdytyksen eroja, hybridiratkaisuja sekä siirtymän vaikutuksia salin rakenteeseen käsitellään tarkemmin artikkelissa Nestejäähdytys datakeskuksessa: direct-to-chip, immersio ja
hybridiratkaisut.

CDU-yksiköt ovat nestejäähdytyksen sydän

CDU (Coolant Distribution Unit) erottaa palvelinpiirin laitoksen jäähdytysvesipiiristä. Se sisältää lämmönsiirtimen, pumput, suodatuksen, paisunnan ja säädön, ja se pitää palvelinpiirin olosuhteet vakaina riippumatta siitä, mitä laitoksen puolella tapahtuu.

CDU:n keskeinen tehtävä on hallita kolmea asiaa samanaikaisesti: menoveden lämpötilaa, virtausta ja painetta.
Palvelinpiirin paine pidetään tyypillisesti laitospiirin painetta matalampana, jolloin mahdollinen sisäinen vuoto ei työnnä laitosvettä palvelimiin. Lämpötila taas pidetään salin kastepisteen yläpuolella, jottei kylmiin putkiin tiivisty kosteutta. Nämä eivät ole hienosäätöä vaan ehtoja, joiden pettäminen vaurioittaa laitteita.

CDU-yksiköiden tyypit, mitoitusperusteet, asennus ja käyttöönotto käydään läpi artikkelissa CDU-yksiköt
datakeskuksessa: toiminta, mitoitus ja käyttöönotto.

TCS ja FWS: kaksi piiriä ja niiden rajapinta

Nestejäähdytetty laitos jakautuu kahteen piiriin. TCS (Technology Cooling System) on suljettu piiri CDU:lta laitteille. FWS (Facility Water System) on laitospiiri CDU:lta lämmön poistoon eli kuivajäähdyttimille, jäähdytyskoneille tai lämmön talteenottoon.

ASHRAE:n TC9.9-työryhmän lämpötilaluokitukset kuvaavat näiden piirien olosuhteita. Laitospiirille on määritelty W-luokat W17, W27, W32, W40, W45 ja W+, joissa numero kertoo menoveden ylärajan celsiusasteina, ja laiteperäiselle TCS-piirille vastaavat S-luokat. Mitä korkeampi luokka, sitä suuremman osan vuodesta laitos pärjää vapaajäähdytyksellä ja sitä arvokkaampaa talteenotettu lämpö on. Yläraja tulee laitevalmistajan vaatimuksista, joten luokka on sovittava laitetoimittajan kanssa, ei valittava suunnittelupöydällä.

Vesikemia ratkaisee, kuinka kauan järjestelmä kestää

Nestejäähdytyspiiri on pieni, ahdas ja materiaaleiltaan sekalainen. Cold plate -rakenteiden virtauskanavat ovat kapeita, ja piirissä voi olla kuparia, ruostumatonta terästä, alumiinia sekä erilaisia tiiviste- ja letkumateriaaleja. Tästä syntyy kolme riskiä: hiukkaset tukkivat kanavia, eri metallien yhdistelmä aiheuttaa korroosiota, ja seisova lämmin vesi mahdollistaa mikrobikasvun.

Kaikki kolme ovat hallittavissa, mutta vain jos vesikemia, suodatus ja huuhtelukäytännöt määritellään jo
suunnitteluvaiheessa ja niitä seurataan käytön aikana. Käytännössä tämä tarkoittaa määriteltyä nestelaatua, lisäaineiden seurantaa, suodatuksen mitoitusta ja dokumentoitua täyttö- ja huuhteluprosessia. Aihetta käsitellään artikkelissa Nestejäähdytyksen vesikemia, suodatus ja materiaaliyhteensopivuus.

Mittaus tekee suorituskyvystä todennettavan

Jäähdytysjärjestelmän suorituskykyä ei voi arvioida ilman virtaus- ja energiamittausta. Virtaus kertoo, saako jokainen piiri sen mitä sille on suunniteltu. Virtauksen ja lämpötilaeron yhdistelmä kertoo siirretyn tehon, ja siitä lasketaan sekä jäähdytyksen todellinen hyötysuhde että talteen otetun lämmön määrä.

Datakeskuksessa mittaus toteutetaan usein ultraäänellä putken ulkopuolelta. Clamp-on-mittaus ei aiheuta painehäviötä, siinä ei ole liikkuvia osia eikä se edellytä piirin avaamista, mikä tekee siitä käyttökelpoisen myös jo rakennetussa salissa. Kannettavalla mittarilla tehdään kartoitukset, piirien tasapainotus ja kiinteiden mittarien tarkistukset, kiinteä mittaus jää palvelemaan jatkuvaa energianseurantaa ja raportointia.

Mittaustekniikoiden erot ja valintaperusteet käsitellään laajemmin virtausmittareiden kattavassa oppaassa, ja
datakeskuskohtaiset mittauspisteet artikkelissa Virtaus- ja energiamittaus datakeskuksen jäähdytyspiireissä.
Tuotevaihtoehtoihin voit tutustua virtausmittarivalikoimassamme.

Hukkalämmöstä tulee tuotetta, kun lämpötila riittää

Ilmajäähdytetyn salin paluulämpötila on matala ja lämpö on hajallaan. Nestejäähdytys kokoaa lämmön yhteen piiriin ja korkeampaan lämpötilaan, mikä on koko talteenoton edellytys. Kaukolämpöverkko vaatii kuitenkin selvästi korkeampaa lämpötilatasoa kuin palvelinpiiri tuottaa, joten väliin tarvitaan teollisuuslämpöpumppu.

Talteenoton kannattavuus ratkeaa harvoin lämpöpumpun tehokkuudella yksin. Ratkaisevia ovat etäisyys
kaukolämpöverkkoon, verkon lämpötilataso ja kausivaihtelu, lämmön ostohinta sekä se, miten talteenotto vaikuttaa
jäähdytyksen käytettävyyteen kesäkuukausina. Nämä kysymykset käydään läpi artikkelissa Hukkalämmön talteenotto ja myynti kaukolämpöön. Talteenoton ympärillä tarvittavat säätö- ja varoventtiilit sekä pumput kuuluvat samaan kokonaisuuteen.

Tunnusluvut: PUE, WUE ja ERF

PUE kuvaa laitoksen kokonaissähkönkulutuksen suhdetta IT-laitteiden kulutukseen, WUE vedenkulutusta suhteessa IT-kulutukseen ja ERF talteen otetun energian osuutta laitoksen kulutuksesta. Luvut ovat yksinkertaisia, mutta niiden vertailukelpoisuus riippuu täysin mittausrajoista ja mittausjaksosta. Sama laitos voi näyttää eri lukuja sen mukaan, mistä kohtaa mitataan ja miltä ajanjaksolta.

Koska luvut ovat nyt raportointivelvoitteen alaisia, mittausrajat kannattaa lyödä lukkoon suunnitteluvaiheessa eikä
ensimmäisen raportointimääräpäivän alla. Tunnuslukujen laskenta, sudenkuopat ja mittausrajojen määrittely käsitellään artikkelissa PUE, WUE ja ERF: mitä datakeskuksen tunnusluvut kertovat ja mitä eivät.

Kunnonvalvonta pitää kapasiteetin käytössä

Jäähdytysjärjestelmän pyörivät koneet eli jäähdytyskoneiden kompressorit, pumput ja puhaltimet ovat se osa laitosta, joka rikkoutuu. Kriittisimmille koneille asennetaan koneensuojaus, joka pysäyttää koneen ennen vauriota. Laajemmalle konekannalle riittää jatkuva tai langaton kunnonvalvonta, joka näkee alkavan laakerivian viikkoja ennen kuin se aiheuttaa katkon.

Käyttöönoton yhteydessä mitattu värähtelyn lähtötaso on tässä avainasemassa. Ilman lähtötasoa myöhemmät mittaukset kertovat vain sen hetken arvon, eivät muutosta. Kunnonvalvonnan toteutus datakeskuksessa käsitellään artikkelissa Datakeskuksen jäähdytyskoneiden ja pumppujen kunnonvalvonta, ja ratkaisuihin voit tutustua turva-automaation ja kunnonvalvonnan sivulla.

Miten jäähdytysratkaisu valitaan

Jäähdytysratkaisu ei ole tuotevalinta vaan laitossuunnittelun päätös. Keskeisiä tekijöitä ovat

• laskentakuorman tehotiheys ja sen odotettu kehitys laitoksen elinkaaren aikana

• laitevalmistajan vaatima menoveden lämpötila ja virtaus, eli ASHRAE-luokka

• redundanssivaatimus ja se, mitä yksittäinen vika saa pysäyttää

• vapaajäähdytyksen osuus paikallisessa ilmastossa

• hukkalämmön hyödyntämismahdollisuus ja etäisyys kaukolämpöverkkoon

• vedenkulutus ja ympäristöluvan ehdot, melu mukaan lukien

• huollettavuus käytön aikana, eli mitä voidaan huoltaa salia pysäyttämättä

• mittauksen ja raportoinnin vaatimukset

Näistä tehotiheyden kehitys ja huollettavuus jäävät useimmin liian vähälle huomiolle. Molemmat maksavat vasta
myöhemmin, mutta silloin kalliisti.

Käyttöönotto ratkaisee, toimiiko suunnitelma

Jäähdytysjärjestelmä siirtyy suunnitelmasta todellisuudeksi käyttöönotossa. Huuhtelu, täyttö, piirien tasapainotus,
virtausten todentaminen, suojausten koestus ja hälytysten läpikäynti ovat vaiheita, joissa suunnitteluvirheet ja
asennuspoikkeamat tulevat esiin. Jos ne eivät tule esiin täällä, ne tulevat esiin tuotannossa. Luovutuksen lähtötaso kannattaa mitata ja dokumentoida: virtaukset piireittäin, lämpötilaerot, koneiden värähtelytaso ja
energiamittarien lukemat. Näihin verrataan kaikkea, mitä laitoksesta myöhemmin mitataan. Ilman niitä myöhempi
suorituskykykeskustelu on mielipiteiden vaihtoa.

Datakeskus on prosessilaitos, ja niin sitä kannattaa rakentaa

Jäähdytys, sähköistys, instrumentointi ja automaatio vaativat datakeskuksessa samaa toimintavarmuutta kuin kriittiset voima- ja prosessiteollisuuden laitokset. Finkova johtaa datakeskustyömaata, asentaa ja käyttöönottaa jäähdytyksen ja CDU-yksiköt, sähköistyksen, instrumentoinnin ja turva-automaation sekä pitää järjestelmät käynnissä luovutuksen jälkeen. Asentajamme, käyttöönottajamme ja työnjohtomme työskentelevät parhaillaan käynnissä olevissa datakeskushankkeissa Suomessa.

Jos suunnitteilla on uusi datakeskus, laajennus tai siirtymä nestejäähdytykseen, käydään läpi mitä se tarkoittaisi teidän hankkeellenne. Tutustu myös datakeskuspalveluihimme ja elinkaaripalveluihimme.

Ota yhteyttä, autamme mielellämme.

Teollisuusventtiilit ovat prosessien peruskomponentteja. Niiden tehtävänä on ohjata, sulkea tai säätää nesteiden, kaasujen ja höyryjen virtausta putkistoissa ja laitteistoissa. Oikean venttiilityypin valinta vaikuttaa suoraan prosessin turvallisuuteen, tehokkuuteen ja energiankulutukseen.

Venttiilityypit voidaan karkeasti jakaa sen mukaan, onko niiden ensisijainen tehtävä sulkea virtaus, säätää sitä vai suojata prosessia poikkeustilanteilta. Tässä artikkelissa esitellään yleisimmät venttiilityypit ja niiden perustoiminta.

Palloventtiilit – nopeaan avaukseen ja sulkemiseen

Palloventtiili on sulkuventtiili, jossa virtausta ohjataan pyörivän pallon avulla. Pallo on porattu läpi, ja kun poraus on linjassa putkiston kanssa, virtaus kulkee esteettä. Kun pallo käännetään poikittain virtaukseen nähden, virtaus katkeaa.

Palloventtiilit soveltuvat parhaiten on/off-käyttöön, jossa virtaus halutaan avata tai sulkea nopeasti ja luotettavasti. Niitä käytetään laajalti esimerkiksi öljy‑ ja kaasuteollisuudessa, kemianteollisuuden putkilinjoissa sekä energiantuotannossa, joissa tiivis sulku ja nopea reagointi ovat tärkeitä.

Kiilaluistiventtiilit – luotettava sulku suurille virtaamille

Kiilaluistiventtiilissä virtaus katkaistaan liu’uttamalla kiilamainen luisti virtauksen tielle. Rakenne mahdollistaa hyvin pienen painehäviön venttiilin ollessa täysin auki, minkä vuoksi kiilaluistiventtiilit ovat tyypillinen valinta suurille virtausmäärille.
Niitä käytetään esimerkiksi voimalaitoksissa ja prosessiteollisuudessa pääsulkuventtiileinä, joissa venttiilin ei tarvitse säädellä virtausta jatkuvasti, mutta sen on suljettava linja tiiviisti, kun prosessi pysäytetään.

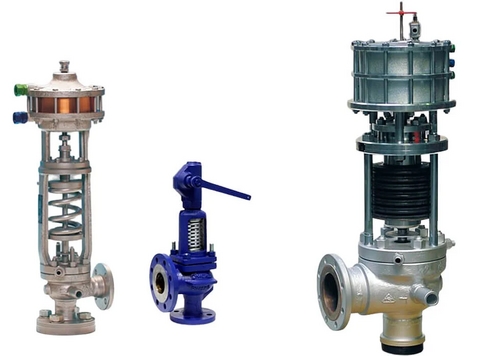

Istukka- ja varoventtiilit – tarkkaa säätöä ja paineensuojausta

Istukkaventtiili (globe‑venttiili) on suunniteltu ennen kaikkea virtaussäätöön. Venttiilin sisällä oleva kara liikkuu istukan pintaa vasten ja muuttaa virtausaukkoa tarkasti hallitulla tavalla. Tämän ansiosta istukkaventtiilit soveltuvat erinomaisesti tilanteisiin, joissa virtausta, painetta tai lämpötilaa täytyy säätää hienovaraisesti.

Varoventtiilit ovat puolestaan turvalaitteita, joiden tehtävänä on suojata järjestelmää ylipaineelta. Ne avautuvat automaattisesti, kun järjestelmän paine nousee määritellyn asetusarvon yläpuolelle, ja sulkeutuvat, kun paine palautuu turvalliselle tasolle. Varoventtiileistä kerromme tarkemmin omassa, prosessiturvallisuuteen keskittyvässä artikkelissamme.

Oikean venttiilityypin valinta osana kokonaisratkaisua

Venttiilit ovat osa teollisuuden turvallisuusjärjestelmiä, ja niiden on täytettävä tiukat standardit. Ylipaineventtiilit estävät vaarallisen paineen kertymistä, ja venttiilien on kestettävä käyttöympäristön vaatimukset ilman vuotoja tai toimintahäiriöitä. Toiminnan turvallisuus varmistetaan koulutetun henkilöstön, asianmukaisen dokumentaation ja säännöllisen tarkastustoiminnan avulla. Venttiilityypin valinnassa täytyy huomioida:

• haluttu säätötarkkuus ja reagointinopeus

• käytettävissä oleva automaatio ja toimilaitetyyppi

• paine‑ ja lämpötilaolosuhteet

• prosessin kriittisyys ja turvallisuusvaatimukset

Finkova tarjoaa kattavan valikoiman erilaisia teollisuusventtiilejä sekä asiantuntijapalveluita, joiden avulla asiakkaat löytävät juuri oikeat ratkaisut omiin prosessitarpeisiinsa. Venttiilit ovat keskeinen osa teollisuuden toimintavarmuutta, ja ammattitaitoisesti valittu, asennettu ja huollettu venttiili parantaa koko tuotantoketjun luotettavuutta. Lisätietoa venttiilien toiminnasta löydät venttiilioppaastamme, ja asiantuntijamme auttavat mielellään venttiilityyppien, materiaalien ja toimilaitteiden valinnassa. Ota yhteyttä kysyäksesi lisää!

Säätöventtiilit ovat keskeinen osa teollisuuden virtaus- ja prosessinhallintaa. Niiden tehtävä on ohjata nesteiden ja kaasujen virtausta niin, että prosessin paine, lämpötila ja virtausnopeus pysyvät halutuissa arvoissa. Toimiva säätöventtiili pitää prosessin vakaana ja ennakoitavana, mutta jos venttiili ei toimi oikein, vaikutukset näkyvät nopeasti: energiankulutus kasvaa, säätö alkaa heilahdella ja koko tuotannon suorituskyky voi heikentyä.

Tässä artikkelissa käydään läpi säätöventtiilien toimintamekanismi, venttiilin valintaan vaikuttavat tekijät sekä yleisimmät ongelmat ja huoltotarpeet. Muista venttiilityypeistä voi lukea lisää venttiilioppaastamme.

Säätöventtiilin toimintamekanismi

Säätöventtiilin toimintaa voidaan kuvata yksinkertaisesti: venttiili säätelee virtausaukkoa. Kun sulkeva elementti liikkuu, virtauskanavan koko muuttuu ja sen myötä muuttuvat myös virtausmäärä ja paine. Teollisuudessa tämä säätö tehdään lähes aina automaattisesti toimilaitteen avulla. Toimilaite saa ohjaussignaalin prosessinohjausjärjestelmästä, analysoi palautteen ja muuttaa venttiilin asentoa jatkuvasti niin, että prosessi pysyy määritellyissä arvoissa.

Tämä jatkuva liike, usein hyvin pienelläkin säätöalueella, on juuri se syy, miksi säätöventtiileiltä vaaditaan paljon. Venttiilin on toimittava täsmällisesti sekä hitaasti muuttuvissa prosessitilanteissa että nopeissa häiriöissä. Pneumaattinen toimilaite takaa nopean vasteen ja suuren voiman, hydraulinen hallitsee suuria kuormia ja sähköinen mahdollistaa tarkan ohjauksen. Venttiilityyppi ja toimilaite muodostavat yhdessä toimivan säätöratkaisun, joten niiden yhteensopivuus on ratkaisevaa.

Säätöventtiilin rakenne ja sen merkitys prosessin toimivuudelle

Vaikka säätöventtiileitä on useita eri malleja, niiden rakenneperiaate on sama. Venttiilin runko kiinnittää laitteen putkistoon ja suojaa sisäisiä komponentteja. Rungon sisällä sijaitsevat venttiilin kannalta tärkeimmät osat: sulkuelementti, siihen liittyvä kara tai liikevälitysmekanismi sekä virtausaukko, jonka muoto määrittää venttiilin säätökäyttäytymisen.
Sulkuelementti voi olla istukan päälle liikkuva kara, pyörivä pallo, levy tai kalvorakenne. Eri rakenteet käyttäytyvät virtauksessa eri tavoin. Esimerkiksi istukkaventtiili (globe‑venttiili) tuottaa lineaarisen ja tarkan säätövasteen, mikä tekee siitä ihanteellisen valinnan silloin, kun prosessi vaatii tarkkaa ja jatkuvaa virtausmuutosta. Palloventtiili puolestaan mahdollistaa nopeat avaus–sulku‑liikkeet ja suuret virtausmäärät, mikä tekee siitä sopivan ratkaisun prosesseihin, joissa säätö on karkeampaa tai venttiilin nopeus on kriittinen.

Säädön tarkkuus ei ole vain tekninen hienous: se vaikuttaa suoraan prosessin laadukkuuteen, energiatehokkuuteen ja lopputuotteen tasalaatuisuuteen.

Toimilaitteiden ja säätöventtiilin yhteispeli

Säätöventtiilin suorituskyky riippuu yhtä paljon toimilaitteesta kuin itse venttiilistä. Pneumaattinen toimilaite reagoi nopeasti ja on luotettava erityisesti, kun käytettävissä on puhdas paineilmajärjestelmä. Sähköinen toimilaite tarjoaa tarkkaa asemanhallintaa ja laajat diagnostiikkamahdollisuudet. Hydraulinen toimilaite soveltuu suurten voimien ja pitkien liikeratojen hallintaan.
Toimilaitteen ja venttiilin on muodostettava teknisesti yhteensopiva kokonaisuus. Tämä tarkoittaa, että:

toimilaitteen voima riittää venttiilin liikuttamiseen kaikissa olosuhteissa
venttiilin liikerata vastaa ohjausjärjestelmän odotuksia
signaalitasot ja ohjauslogiikka ovat linjassa automaatiojärjestelmän kanssa

Kun nämä tekijät ovat oikein mitoitettuja, säätöventtiili toimii osana prosessinohjausta huomaamattomasti – juuri niin kuin pitääkin.

Säätöventtiilin mitoitus ja prosessidynamiikka

Hyväkään venttiili ei toimi oikein, jos se on mitoitettu väärin. Liian suuri venttiili toimii vain pienellä osalla säätöaluettaan ja reagoi nykivästi, mikä voi aiheuttaa prosessin “aaltoilua”. Liian pieni venttiili joutuu jatkuvasti äärirajoilleen, jolloin säätövara loppuu ja venttiilin kuluminen nopeutuu.
Säätöventtiilin mitoituksessa otetaan huomioon muun muassa:
virtausalue ja paine-erot
prosessin vasteaika ja sallittu vaihtelu
käytettävä väliaine ja sen ominaisuudet
putkiston mitoitus ja mahdolliset kuristuspisteet

Oikein mitoitettu säätöventtiili toimii tasaisesti koko käyttöalueella ja antaa automaatiojärjestelmälle mahdollisuuden tehdä hienovaraisia korjauksia ilman ylimääräisiä heilahteluja.

Säätöventtiilin kunnon merkitys prosessin tehokkuudelle

Säätöventtiilin kuluminen näkyy harvoin välittömänä rikkoutumisena. Tyypillisesti ensimmäinen merkki on säätökäyttäytymisen muuttuminen: venttiili reagoi hitaammin, tekee suurempia liikkeitä kuin ennen tai ei enää pysty pitämään ohjausarvoa vakaana. Tämän seurauksena prosessi kuluttaa enemmän energiaa, käy epätasaisesti tai tuottaa vähemmän tasalaatuista lopputuotetta.
Säännöllinen kunnon arviointi ja ennaltaehkäisevä huolto ovat siksi tärkeä osa säätöventtiilin elinkaaren hallintaa. Venttiilin ja toimilaitteen diagnostiikka sekä automaatiojärjestelmän keräämä data auttavat havaitsemaan muutokset ajoissa ennen kuin niistä kehittyy tuotannon kannalta merkittäviä ongelmia.

Säätöventtiili on prosessinohjauksen keskeinen komponentti; laite, joka työskentelee jatkuvasti ja jonka tarkkuus vaikuttaa läpi prosessin. Oikein valittu ja hyvin huollettu venttiili palvelee pitkään ja varmistaa prosessin tehokkaan toiminnan vuodesta toiseen.

Autamme valitsemaan oikean säätöventtiilin teollisuutesi vaatimuksiin. Valikoimaamme kuuluu Pruss ja Masoneilan- säätöventtiileitä, ja tarjoamme myös kattavat huolto- ja kunnossapitopalvelut. Ota yhteyttä, niin varmistamme, että prosessisi saa siihen parhaiten soveltuvan venttiiliratkaisun.

LDM:n istukkaventtiilit ovat suunniteltu prosesseihin, joissa virtaus, paine ja lämpötila on hallittava täsmällisesti ja toistettavasti. Ne ovat vakiintuneet erityisesti raskaan teollisuuden ratkaisuksi, kun tavoitellaan tarkkaa virtaussäätöä, hyvää energiatehokkuutta ja korkeaa käytettävyyttä.

Istukkaventtiilin vahvuus on sen kyvyssä tuottaa ennustettava ja tarkka säätövaste koko käyttöalueellaan. Tästä syystä LDM:n venttiilejä käytetään laajasti höyryjärjestelmissä, kemianteollisuuden reaktioissa sekä öljy- ja petrokemian prosesseissa, joissa jokainen virtausmuutos vaikuttaa tuotannon turvallisuuteen ja lopputuloksen laatuun.

Istukkaventtiilin rakenne ja säätöominaisuudet

LDM:n istukkaventtiilin ydin on sen sisäinen rakenne: kara ja istukka muodostavat säätöelementin, jonka liike suhteessa virtausaukkoon on tarkasti määritelty. Tämä mahdollistaa sen, että venttiilin avauma ja virtausmäärä ovat hyvin hallittavissa, eikä säätö muutu nykiväksi tai epävakaaksi, vaikka prosessin kuormitus vaihtelee.

Venttiili voidaan mitoittaa juuri halutun säätöominaisuuden mukaiseksi. Näin varmistetaan, että ohjausjärjestelmän lähettämät pienetkin muutokset venttiilin asentoon näkyvät prosessissa hallittuina muutoksina, eivät äkillisinä hyppäyksinä.

Materiaalit vaativiin prosessiolosuhteisiin

LDM:n venttiileissä käytettävät materiaalit valitaan prosessin olosuhteiden mukaan. Runko ja sisäosat voidaan valmistaa muun muassa hiiliteräksestä, ruostumattomasta teräksestä tai erikoismetalleista, jotka kestävät sekä kemiallisia kuormituksia että korkeita lämpötiloja.

Materiaalivalinnalla on suora vaikutus venttiilin käyttöikään ja kunnossapitotarpeeseen. Oikein valitulla materiaalilla voidaan:

• vähentää korroosion aiheuttamia vaurioita

• minimoida kuluminen vaativissa prosessiaineissa

• varmistaa tiivistepintojen pitkäaikainen toimivuus

Tämän ansiosta LDM:n istukkaventtiilit sopivat hyvin sovelluksiin, joissa huoltoseisokkeja halutaan minimoida.

Suorituskyky dynaamisissa prosesseissa

Monet nykyaikaiset teollisuusprosessit eivät ole staattisia, vaan kuormitus muuttuu päivän, ajokauden tai tuotantotilanteen mukaan. LDM:n istukkaventtiilit on suunniteltu toimimaan vakaasti myös tällaisissa dynaamisissa olosuhteissa.
Venttiilit reagoivat nopeasti ohjaussignaaleihin ja säilyttävät säätötarkkuutensa, vaikka prosessin paine ja virtaus vaihtelevat.

Tämä on erityisen tärkeää esimerkiksi:

• höyryverkostoissa, joissa kuormat voivat muuttua hetkessä

• kemiallisissa reaktioissa, joissa lämpötilan hallinta on kriittistä

• energiatehokkuutta optimoivissa prosesseissa



LDM:n istukkaventtiilit osana kokonaisratkaisua

Kun istukkaventtiili yhdistetään oikein mitoitettuun toimilaitteeseen ja automaatiojärjestelmään, siitä tulee olennainen osa prosessin ohjausta. LDM:n venttiilit ovat yhteensopivia erilaisten toimilaitetekniikoiden kanssa ja ne voidaan integroida sekä perinteisiin että moderneihin digitaaliset signaalit hyödyntäviin ohjausjärjestelmiin.

Finkova toimii LDM:n virallisena edustajana Suomessa ja auttaa valitsemaan oikean istukkaventtiiliratkaisun kunkin prosessin vaatimusten mukaan. Tarjoamme myös huolto- ja kunnossapitopalveluitamme, joiden avulla varmistetaan venttiileiden pitkä ja häiriötön käyttöikä. Lisäksi voit lukea lisää muista valikoimamme venttiilityypeistä tästä oppaasta.

Kun teollisuusprosessi vaatii varmaa suorituskykyä, pitkää käyttöikää ja huoltovarmuutta, venttiilivalinnalla on suuri merkitys. Argus‑palloventtiilit ovat tunnettu ratkaisu erityisesti raskaassa teollisuudessa, jossa ylikuormitus, äärilämpötilat ja kemialliset olosuhteet ovat tavallisia. Niiden suunnittelussa ja valmistuksessa tavoitellaan jatkuvaa toimintavarmuutta: venttiilin on toimittava ilman yllätyksiä niin normaalissa tuotannossa kuin kuormituksen äkillisesti noustessakin.

Argus-venttiilit ovat käytössä muun muassa öljynjalostamoissa, petrokemian prosesseissa, voimalaitoksissa ja kemianteollisuudessa. Näissä ympäristöissä laitteiston on kestettävä pitkäaikaista rasitusta. Juuri tätä varten Arguksen venttiilit onkin kehitetty: toimimaan luotettavasti silloin, kun olosuhteet ovat kaikkein vaativimmat.

Kestävä rakenne ja tiivis sulku

Argus-palloventtiilien rakenne perustuu kestävään materiaali- ja tiivisteratkaisuun. Venttiilin runko ja pallo valmistetaan teräslaaduista ja erikoismetalleista, jotka kestävät korroosiota, painevaihteluita ja korkeita lämpötiloja. Tiivisteet on valittu siten, että ne säilyttävät ominaisuutensa myös vaativissa olosuhteissa.

Hyvä palloventtiili tunnistetaan sen tiiveydestä. Argus-venttiilit on suunniteltu säilyttämään tiiveytensä myös silloin, kun:

• prosessin lämpötila vaihtelee nopeasti

• paine nousee korkeaksi

• prosessiaine on kemiallisesti kuormittavaa

Tämä vähentää vuotoja, pienentää energiahäviöitä ja parantaa prosessin kokonaisturvallisuutta.

Valmistus ja laatuvarmistus

Argus‑venttiilit valmistetaan tarkkaan mitoitettuna ja tasalaatuisesti prosessin vaatimusten mukaisesti. Venttiilin pallo ja runko koneistetaan erittäin tarkasti, sillä pienetkin poikkeamat vaikuttavat tiivistyspintojen käyttäytymiseen. Jokainen venttiili käy läpi laajan testausprosessin, jossa tarkistetaan paineenkesto, tiiveys ja toiminnallisuus. Ennen toimitusta venttiilien toiminta varmistetaan niille määritellyssä käyttöalueessa. Näin varmistetaan, että venttiili toimii prosessissa juuri niin kuin se on suunniteltu toimimaan: ilman säätöviivettä tai tiiveysongelmia.

Standardit ja sertifioinnit vaativiin ympäristöihin

Argus-palloventtiilit noudattavat kansainvälisiä teollisuusstandardeja, kuten ASME- ja API-vaatimuksia, jotka ovat erityisen tärkeitä öljy- ja kaasuteollisuudessa. Venttiilit täyttävät myös eurooppalaisen PED-painelaitevaatimuksen sekä useita EN- ja ISO-standardeja, jotka ohjaavat mitoitusta, tiiveyttä ja käyttöominaisuuksia.
Standardien noudattaminen ei ole pelkkä muodollisuus, vaan käytännön tae siitä, että venttiilit soveltuvat kriittisiin prosesseihin ilman kompromisseja. Kun prosessiympäristö on vaativa, myös venttiilin on täytettävä korkeimmat turvallisuus- ja laatuvaatimukset.

Ero muihin venttiileihin syntyy kestävyydestä ja käyttöiästä

Markkinoilla on monia palloventtiileitä, mutta Argus erottuu ennen kaikkea kyvyllään toimia pitkään ilman merkittävää huoltotarvetta. Materiaalien ja rakenteen yhdistelmä takaa pitkän käyttöiän, ja myös venttiilin sisäosien kuluminen on minimoitu.
Lisäksi Argus-venttiileitä on saatavilla useissa kokoonpanoissa, jolloin asiakkaan on helppo valita oikea malli esimerkiksi kemiallisesti kuormittaviin prosesseihin, höyrylinjoihin tai korkeapainejärjestelmiin. Venttiili voidaan toimittaa käsikäyttöisenä tai erilaisilla toimilaitteilla varustettuna, jolloin se on helppo integroida osaksi automaatiota.

Laaja käyttö alueilla, joissa virheille ei ole sijaa

Argus‑palloventtiileitä käytetään monilla teollisuudenaloilla, mutta ne ovat erityisen yleisiä ympäristöissä, joissa prosessien on toimittava jatkuvasti ja joissa laitteiden pettäminen aiheuttaisi merkittäviä kustannuksia tai turvallisuusriskejä. Esimerkiksi Saksassa venttiilit ovat monien prosessitehtaiden vakioratkaisu, sillä ne täyttävät Keski-Euroopan tiukat vaatimukset niin laadun, käyttöturvallisuuden kuin dokumentaation osalta.

Miksi Argus on varma valinta vaativiin prosesseihin

Argus‑ palloventtiilit tarjoavat yhdistelmän, joka on teollisuuslaitoksille arvokas: luotettavuutta, pitkäikäisyyttä ja turvallisuutta. Ne on suunniteltu toimimaan ympäristöissä, joissa prosessien täytyy jatkua ilman turhia keskeytyksiä ja joissa venttiililtä vaaditaan paljon. Kun laadukas venttiili yhdistetään asiantuntevaan huoltoon ja oikeaan mitoitukseen, lopputuloksena syntyy ratkaisu, johon voidaan luottaa vuosia, myös silloin, kun käyttöolosuhteet ovat kaikkein haastavimmat.

Asiantuntijamme kertovat aiheesta mielellään lisää, joten ota yhteyttä, mikäli haluat lisätietoa Argus- venttiileistä. Myös muista venttiilityypeistä löydät lisätietoja kotisivuiltamme sekä venttiilioppaastamme.

Varoventtiili on painejärjestelmän turvalaite, jonka tehtävänä on estää ylipaineesta aiheutuvat vahingot. Kun putkistossa tai laitteessa paine nousee yli sallitun rajan, varoventtiilin on avauduttava nopeasti ja hallitusti – juuri oikeassa kohdassa, juuri oikeaan aikaan.

Teollisuudessa varoventtiileitä käytetään esimerkiksi höyrykattiloissa, painelaitteissa, varastosäiliöissä ja prosessilaitteissa, joissa hallitsematon paineen nousu voisi aiheuttaa vakavan vaaratilanteen, laiterikkoja tai tuotantokatkoksen. Siksi varoventtiiliä ei pidetä tavallisena venttiilikomponenttina, vaan osana prosessin turvallisuusjärjestelmää.

Rakenne ja materiaalit – pienillä yksityiskohdilla suuri merkitys

Varoventtiilin luotettavuus syntyy yksityiskohdista. Materiaalivalinta määrittää, kestääkö venttiili prosessissa esiintyviä lämpötiloja ja kemikaaleja. Jousen ominaisuudet määräävät, millä paineella venttiili avautuu ja miten tarkasti avautumispaine säilyy ajan mittaan. Tiivistyspintojen laatu vaikuttaa siihen, että venttiili sulkeutuu tiiviisti eikä vuoda normaaliolosuhteissa.
Siksi varoventtiilin valinta on aina mitoitusprosessi, ei pelkkä tuotekauppa. Oikea koko, asetuspaine, materiaalit ja purkauskapasiteetti määritellään prosessin vaatimusten ja voimassa olevien standardien mukaan.

Oikea asennus – edellytys toimivalle paineensuojaukselle

Varoventtiilin toiminta voi häiriintyä, jos asennus ja putkistosuunnittelu eivät ole kunnossa. Venttiili tulisi sijoittaa mahdollisimman lähelle suojattavaa laitetta, ja tulopuolen putkiston on oltava mitoitettu siten, että paine siirtyy venttiilille ilman merkittäviä häviöitä.
Yleisiä asennusvirheitä ovat:

• liian kapea tai pitkä tuloputki

• useat ylimääräiset mutkat venttiilin edessä

• poistolinjat, jotka aiheuttavat vastapainetta

• putkiston mekaaninen rasitus venttiilin rungolle

Poistopuolella virtaavan aineen on päästävä kulkemaan esteettä, eikä poistoputkisto saa kuormittaa venttiiliä mekaanisesti. Paineiskuissa putkisto voi kuormittua voimakkaasti, eikä varoventtiili ole suunniteltu kannattelemaan sen painoa.
Koska varoventtiili on turvalaite, sen edessä olevia sulkuventtiileitä ei saa päätyä vahingossa kiinni-asentoon. Sulkuventtiilit lukitaan tai sinetöidään auki-asentoon, ja niiden asento voidaan valvoa automaatiojärjestelmän kautta.

Huolto ja määräaikaistarkastukset

Varoventtiili voi olla vuosia paikallaan avautumatta kertaakaan, mutta sen on silti toimittava moitteetta, kun tilanne sitä vaatii. Tästä syystä ennaltaehkäisevä huolto ja säännölliset testit ovat olennainen osa varoventtiilien elinkaaren hallintaa.
Huollossa tarkastetaan muun muassa:

• näkyvät vuodot ja korroosiovauriot

• venttiilin toiminta testipenkissä tai prosessissa

• avautumispaine ja sulkeutuminen

• tiivisteiden ja jousen kunto

Raskaissa prosesseissa varoventtiileille on usein määritelty omat tarkastusvälit viranomaismääräysten ja standardien perusteella. Tämä varmistaa, että venttiilin toiminta pysyy ennakoitavana, vaikka avautumisia tapahtuu harvoin.

Varoventtiili on kriittinen osa prosessiturvallisuutta. Sen toiminta riippuu oikeasta venttiilivalinnasta, asennuksesta, putkistosuunnittelusta ja suunnitelmallisesta kunnossapidosta. Finkovalla tarkastelemme varoventtiiliratkaisuja aina osana kokonaisuutta, emme yksittäisinä komponentteina. Näin varmistamme, että paineensuojaus toimii silloin, kun sitä eniten tarvitaan. Valikoimamme kattaa LDM sekä Consolidated- varoventtiilejä. Muista venttiilityypeistä voi lukea lisää venttiilioppaastamme.

Venttiilit ovat teollisuusprosessien kriittisimpiä komponentteja. Ne säätelevät painetta, virtausta ja lämpötilaa, ja niiden luotettava toiminta vaikuttaa suoraan tuotannon tehokkuuteen, prosessiturvallisuuteen ja energiankulutukseen. Kun venttiili alkaa oireilla tai vioittuu, vaikutukset voivat ulottua yksittäisestä laitteesta koko tuotantolinjaan, aiheuttaen odottamattomia seisokkeja ja merkittäviä kustannuksia. Siksi venttiilien huolto, vikatilojen varhainen tunnistaminen ja suunnitelmallinen kunnossapito ovat olennaisia osia teollisuuslaitosten käyttövarmuutta.

Mistä venttiilien viat useimmiten johtuvat?

Yleisimmät venttiilien vikatilat liittyvät:

• vuotoihin

• mekaaniseen kulumiseen

• tukkeumiin ja epäpuhtauksiin

• toimilaitteiden ja ohjausjärjestelmän häiriöihin

• väärään mitoitukseen ja ylikuormitukseen

Vuodot syntyvät usein kuluneista tiivisteistä, vaurioituneista tiivistyspinnoista tai epäpuhtauksista, jotka estävät venttiilin tiiviin sulkeutumisen. Tukkeumat johtuvat prosessiaineen kiintoaineesta, sakkautumisesta tai kerrostumista, jotka häiritsevät venttiilin liikettä. Mekaaninen kuluminen näkyy esimerkiksi karan, istukan tai sulkuelementin heikentyneenä kuntona. Ohjausjärjestelmän ongelmat liittyvät toimilaitteiden vikoihin, signaalikatkoksiin tai epävakaaseen paineilmaan, mikä voi aiheuttaa venttiilin hitauden, väärän asennon tai reagoinnin viiveellä. Ylikuormitus puolestaan kiihdyttää kaikkien näiden ilmiöiden syntyä.

Miksi venttiili vuotaa – ja miten vuoto voidaan estää?

Säätöventtiilin tai sulkuventtiilin vuoto on yksi näkyvimmistä vikatiloista. Vuoto voi alkaa vähitellen ja paljastua esimerkiksi:

• paineen laskuna järjestelmässä

• epätavallisina ääninä (sihinä, suhina)

• kosteutena tai vuotavina pisaroina venttiilin ympärillä

Syynä voivat olla kuluneet tiivisteet, likaantuneet tiivistyspinnat, venttiilin väärä mitoitus tai käyttö jatkuvasti äärialueilla. Vuotojen ehkäisyssä keskeistä on:

• säännöllinen tiivisteiden tarkastus ja vaihto

• venttiilipesän ja sisäosien puhdistus

• oikea mitoitus ja käyttöpisteen sijoittaminen venttiilin säätöalueelle

• huolellinen asennus suunnitelmien mukaan

Finkovan asiantuntijat suosittelevat, että kriittiset venttiilit tarkistetaan vähintään vuosittain, joissain prosesseissa useamminkin.

Venttiilien huoltotarpeet ja niiden vaikutus prosessiin

Venttiilien huolto koostuu yleensä seuraavista perusvaiheista:

• venttiilipesän ja sisäosien puhdistus

• tiivisteiden ja kuluvien osien tarkastus ja vaihto

• liikkuvien osien voitelu tarvittaessa

• toimilaitteen ja venttiilin yhteistoiminnan testaus

Tiivisteet ovat kuluvia komponentteja, ja niiden kunto vaikuttaa suoraan venttiilin tiiviyteen. Puhdistus estää tukoksia ja vähentää kitkaa venttiilin liikkuvien osien välillä. Oikea voitelu pidentää venttiilin ja toimilaitteen käyttöikää ja auttaa säilyttämään tasaisen liikkeen.

Hyvin huollettu venttiili toimii tasaisesti ja pitää prosessin vakaana. Puutteellisesti huollettu venttiili taas on yksi yleisimmistä syistä häiriökäyttäytymiseen, energiankulutuksen kasvuun ja odottamattomiin seisokkeihin.

Miten venttiilin vikatilat tunnistetaan ajoissa?

Venttiilin viat ovat usein havaittavissa ennen täydellistä rikkoutumista. Tyypillisiä varoitusmerkkejä ovat:

• venttiilin hitaampi tai nykivä liike

• ohjausarvon "aaltoilu" ilman selkeää syytä

• lisääntynyt melu venttiilin kohdalla

• havaittavat vuodot tai korroosiovaikutukset

Modernit diagnostiikkatyökalut, kuten ultraäänimittaukset, lämpökamerat ja paineanturit, mahdollistavat venttiilien kunnon arvioinnin myös silloin, kun ongelma ei ole silmin nähtävissä. Näiden avulla voidaan seurata venttiilien toimintaa käytön aikana ja ajoittaa huoltotoimet ennakoivasti.

Ammattilaisen tekemän huollon merkitys

Venttiilin huolto ei ole pelkkä tiivisteen vaihto, vaan se on tarkasti määritelty työvaihesarja. Purku, tarkastus, kokoonpano ja testaus tulee tehdä valmistajan ohjeiden mukaisesti ja oikeilla työkaluilla. Kiristysmomenttien, materiaalivalintojen ja tiivisteiden on oltava oikeita, jotta venttiili säilyttää alkuperäiset ominaisuutensa.

Finkova tarjoaa huolto-, korjaus- ja varaosapalveluita teollisuusventtiileille. Asiantuntijamme:

• tunnistavat vian syyt, eivät vain oireita

• valitsevat oikeat varaosat ja tiivisteet

• suorittavat tarvittavat testaukset

• dokumentoivat tehdyt toimenpiteet

Dokumentointi on tärkeä osa teollisuuslaitoksen laatujärjestelmää ja auttaa tulevien huoltojen suunnittelussa.

Ennakoivan huollon hyödyt teollisuuslaitokselle

Ennakoiva huolto on investointi prosessin käyttövarmuuteen. Säännöllisesti tarkastetut ja huolletut venttiilit:

• vähentävät odottamattomia seisokkeja

• pienentävät energiankulutusta

• pidentävät venttiilien ja toimilaitteiden käyttöikää

• parantavat prosessiturvallisuutta ja ympäristönsuojelua

Finkova suunnittelee huolto-ohjelmat aina prosessin kriittisyysluokituksen ja käyttöolosuhteiden mukaan. Näin varmistetaan, että venttiileitä huolletaan oikeaan aikaan – ei liian myöhään, mutta ei myöskään turhaan.

Tutustu venttiilivalikoimaamme tästä oppaasta.

Planeettavaihteistot ovat teollisuuden tehokkaimpia voimansiirtoratkaisuja. Niiden kompakti rakenne, suuri momentinkesto ja tasainen toiminta tekevät niistä luontevan valinnan kohteisiin, joissa kuormitus on raskasta ja tilaa vähän. Planeettavaihteistoja käytetään niin prosessiteollisuudessa kuin raskaissa mekaanisissa käyttösovelluksissa, joissa luotettavuus ja energiatehokkuus ovat keskeisiä vaatimuksia.

Miten planeettavaihteisto toimii?

Planeettavaihteiston perusrakenne koostuu aurinkopyörästä, sitä kiertävistä planeettapyöristä sekä ulkokehän muodostavasta rengaspyörästä. Planeettapyörät jakavat kuormituksen usean kosketuspinnan kesken, mikä vähentää yksittäisiin hampaisiin kohdistuvaa rasitusta. Tämän rakenteen ansiosta planeettavaihteisto tarjoaa:

• suuren momentinkeston

• kompaktin koon

• tasaisen ja hiljaisen käynnin

• korkean hyötysuhteen myös raskaassa käytössä

Näiden ominaisuuksien vuoksi planeettavaihteistot ovat yleinen valinta tilanteissa, joissa momenttitarve on suuri mutta asennustila rajallinen.

Planeettavaihteistojen rakenteelliset vahvuudet

Planeettavaihteistoissa yhdistyvät korkea suorituskyky ja pitkä käyttöikä. Kuormituksen jakautuminen tasaisesti useille hammaspareille pienentää mekaanista kulumista ja vähentää tärinää. Rakenne on myös luonnostaan jäykkä, mikä tukee tasaista momenttijakoa ilman äkillisiä kuormituspiikkejä.

Lisäksi planeettavaihteistot ovat energiatehokkaita. Hyvin toteutetulla voitelulla ja oikealla hammasgeometrialla häviöt pysyvät pieninä, mikä näkyy prosessin kokonaiskulutuksessa.

Käyttökohteet teollisuudessa

Planeettavaihteistot soveltuvat moniin teollisuuden perussovelluksiin. Niitä käytetään erityisesti:

• nostolaitteissa, vinsseissä ja kuljettimissa

• murskaimissa ja myllyissä

• sekoittimissa ja rakeistimissa

• energiateollisuuden mekaanisissa voimansiirroissa

• kohteissa, joissa momenttivaihtelut ja shokkikuormitus ovat tavallisia

Yhteistä näille käyttökohteille on tarve tasaiselle ja pitkäikäiselle voimansiirrolle.

Oikean planeettavaihteiston valinta

Vaihteiston mitoitus perustuu kolmeen peruskysymykseen: kuinka paljon momenttia tarvitaan, millä kierrosnopeudella käyttö toimii ja millainen kuormitusprofiili prosessissa on. Näiden lisäksi huomioidaan lämpötilaolosuhteet, sivukuormat, akselien suuntaus ja voitelujärjestelmä. Oikein valittu ja mitoitettu vaihteisto toimii tasaisesti, vähentää energiankulutusta ja kestää käyttöä ilman ylikuormitusriskiä. Virheellinen mitoitus näkyy usein lämmönnousuna, tärinänä tai voiteluongelmina.

Yleisimmät vikatilat

Vaikka planeettavaihteistot ovat kestäviä, niiden vikaantuminen johtuu usein käyttöolosuhteista tai voitelun puutteista. Tavallisimpia syitä ovat:

• voiteluaineen likaantuminen tai vanheneminen

• laakeri- ja hammasvauriot kuormituspiikeissä

• epätasainen kuormitus virheellisen asennuksen takia

• lämpötilan kohoaminen, joka heikentää voitelua

• tärinä, joka kiihdyttää kulumista pitkällä aikavälillä

Säännöllinen seuranta ja öljyanalytiikka auttavat tunnistamaan nämä merkit ajoissa.

Baker Hughes Lufkin ja Allen Gear – ratkaisuja raskaaseen käyttöön

Lufkinin ja Allen Gearin vaihteistot ovat yleisesti käytettyjä raskaissa prosessikäytöissä, joissa edellytetään suurta momenttia ja luotettavaa toimintaa. Lufkin on tunnettu erityisesti räätälöidyistä planeettavaihteistoista, joiden rakenne mahdollistaa suuren tehon pienessä koossa. Allen Gear puolestaan tarjoaa ratkaisuja sovelluksiin, joissa kuormitus jakaantuu useaan suuntaan ja joissa rakenteellinen jäykkyys on keskeistä. Näitä vaihteistoja käytetään mm. energia-, kemian- ja prosessiteollisuudessa, joissa toimintavarmuus on kriittistä.

Planeettavaihteistot tarjoavat tehokkaan ja luotettavan ratkaisun teollisuuden raskaisiin voimansiirtotarpeisiin. Niiden rakenne jakaa kuormituksen tasaisesti, mikä parantaa käyttöikää ja vähentää huoltotarvetta. Oikealla mitoituksella ja säännöllisellä seurannalla planeettavaihteisto toimii vakaasti vuosien ajan.

Tutustu myös muihin vaihteistoratkaisuihimme tästä oppaasta.

Kulmavaihteistot ovat keskeinen osa teollisuuden voimansiirtoa silloin, kun liike täytyy siirtää 90 asteen kulmassa tai kun laitteiston rakenne edellyttää suunnanmuutosta kompaktissa tilassa. Niiden vahvuuksia ovat luotettava toiminta, korkea hyötysuhde ja rakenneratkaisut, jotka soveltuvat sekä kevyisiin että raskaasti kuormitettuihin sovelluksiin. Kulmavaihteistoja käytetään laajasti esimerkiksi kuljettimissa, sekoittimissa, prosessikoneissa ja laitteistoissa, joissa voiman suuntaa tai siirtolinjoja täytyy optimoida.

Miten kulmavaihteisto toimii?

Kulmavaihteiston perusajatus on siirtää voima ja pyörimisliike toiseen suuntaan, yleensä 90 asteen kulmassa. Tämä toteutetaan hammasprofiileilla, jotka soveltuvat kulmamuutoksiin. Yleisimmät ratkaisut perustuvat kartiohammasvaihteisiin, joissa hampaiden geometria on suunniteltu siirtämään momentti sujuvasti kahden akselin välillä.
Kun hammasgeometria, kierrosnopeus ja voitelu toimivat optimaalisesti, kulmavaihteisto tarjoaa tasaisen ja tehokkaan voimansiirron ilman tärinää tai kulumista. Rakenne mahdollistaa myös pitkän käyttöiän, kun kuormitus jakautuu hallitusti ja hampaiden kosketus on tasapainossa.

Rakenteelliset ominaisuudet ja suorituskyky

Kulmavaihteistoissa korostuu kolme tekijää: hammasgeometria, materiaalivalinnat ja laakerointi. Oikein suunnitellut kartiohammaspyörät varmistavat momentinsiirron ilman nykimistä, mikä on tärkeää erityisesti prosesseissa, joissa vaaditaan tasaista käyntiä.

Raskaissa sovelluksissa kulmavaihteiston materiaalit valitaan kestämään pitkään korkeita kuormia ja lämpötilanvaihteluita. Laakerointi vaikuttaa suoraan akselien jäykkyyteen ja hampaiden kosketuskuvioon, mikä näkyy suoraan vaihteiston käyttöiässä. Kun nämä tekijät ovat tasapainossa, kulmavaihteisto toimii hiljaisesti ja tehokkaasti myös jatkuvan kuormituksen alaisena.

Käyttökohteet teollisuudessa

Kulmavaihteistot ovat yleinen ratkaisu silloin, kun voimansiirtolinja täytyy suunnitella kompaktiksi tai kun laitteiden sijoittelu vaatii kulmamuutosta. Näitä vaihteistoja käytetään esimerkiksi kuljetinjärjestelmissä, joissa asennustila on rajallinen, sekä sekoittimissa ja prosessikoneissa, joissa liikkeen suunta vaikuttaa suoraan massan tai materiaalin käsittelyyn.
Myös energiateollisuudessa kulmavaihteistot ovat olennainen osa koneikkoja, joissa momentti täytyy välittää luotettavasti vaihtelevissa kuormitusolosuhteissa. Teollisuuden näkökulmasta kulmavaihteiston etuna on sen monipuolinen sovellettavuus sekä kyky siirtää momenttia tehokkaasti ja ennustettavasti.

Kulmavaihteiston valinta ja mitoitus

Mitoituksessa huomioidaan momenttivaatimus, kierrosnopeus, kuormitusprofiili ja ympäristöolosuhteet. Kulmavaihteiston on kestettävä sekä jatkuvaa kuormitusta että mahdollisia äkillisiä muutoksia, joten suunnittelussa keskitytään erityisesti laakerointiin ja hammasgeometriaan.
Lisäksi tilavaatimukset ja akselien asettelu vaikuttavat siihen, millainen kulmavaihteisto soveltuu kuhunkin laitteistoon. Oikein mitoitettu vaihteisto toimii tasaisesti ja ilman ylikuormituspiikkejä, mikä vähentää energiahäviöitä ja pidentää käyttöikää merkittävästi.

Yleisimmät vikatilat ja niiden ehkäisy

Kulmavaihteiston vikaantuminen johtuu useimmiten voitelun puutteista, kuormituspiikeistä tai laakerivaurioista. Tyypillisiä merkkejä alkavasta ongelmasta ovat äänen lisääntyminen, epätasainen käynti, värähtely tai lämmönnousu.
Säännöllinen huolto ja oikea voitelu varmistavat, että hammaspyörien kosketus pysyy optimaalisena ja että vaihteisto kestää kuormituksen ilman ennenaikaista kulumista. Ennakoivaa kunnossapitoa tukevat esimerkiksi lämpötilan ja värähtelyn seuranta, jotka auttavat havaitsemaan muutokset ajoissa.

Lufkin ja Allen Gear kulmavaihteistoissa

Vaikka Lufkin ja Allen Gear tunnetaan ennen kaikkea suuritehoisista planeetta- ja moniakselivaihteistoistaan, niillä on vahva osaaminen myös kulmavaihteistojen osa-alueella. Niiden ratkaisut soveltuvat erityisesti raskaaseen käyttöön, jossa kuormitus on jatkuvaa ja jossa luotettavuus on ensiarvoisen tärkeää. Nämä vaihteistot suunnitellaan sovelluskohtaisesti, jolloin rakenteellinen jäykkyys ja kuormankanto optimoidaan käyttökohteen mukaan.

Kulmavaihteistot ovat tärkeä osa teollisuuden voimansiirtoa, erityisesti sovelluksissa, joissa liike täytyy kääntää tai koska asennustila on rajallinen. Oikein valittu ja mitoitettu kulmavaihde tarjoaa tehokkaan, hiljaisen ja pitkäikäisen ratkaisun, joka kestää kuormituksen ja ylläpitää prosessin tasaisuutta. Kun rakenteeseen yhdistetään laadukas voitelu ja ennakoiva seuranta, kulmavaihteisto toimii luotettavasti koko käyttöikänsä ajan.

Tutustu myös muuhun laitteistovalikoimaamme tästä oppaasta.

Lieriöhammaspyörävaihteistot ovat teollisuuden yleisimpiä ja luotettavimpia voimansiirtoratkaisuja, erityisesti sovelluksissa, joissa tarvitaan tasaista ja tehokasta pyörimisliikkeen siirtoa. Ne tarjoavat korkean hyötysuhteen, hiljaisen käynnin ja erinomaisen kestävyyden niin jatkuvassa kuin vaihtelevassakin kuormituksessa. Lieriöhammaspyörävaihteistoa käytetään laajasti kuljettimissa, kompressoreissa, pumppujärjestelmissä, teollisuuden koneikoissa ja muissa prosessisovelluksissa, joissa vaaditaan tarkkaa momentinsiirtoa ja hyvää dynamiikkaa.

Miten lieriöhammaspyörävaihteisto toimii?

Lieriöhammaspyörävaihteiston toiminta perustuu rinnakkain oleviin hammaspyöriin, joiden hampaat ovat suoria tai vinoprofiilisia. Vinoprofiiliset hammaspyörät ovat yleisempi ratkaisu teollisuudessa, sillä ne tuottavat tasaisemman momentinsiirron ja pienemmän melutason kuin suorahampaiset vaihtoehdot.
Hammaspyörien tarkka hammasgeometria ja laakerointi varmistavat, että voima siirtyy akselilta toiselle ilman nykimistä tai epätasaista kuormitusta. Tämä tekee lieriöhammaspyörävaihteistoista ihanteellisia sovelluksiin, joissa halutaan hyvä hyötysuhde ja hiljainen käynti korkeilla kierrosnopeuksilla.

Rakenteelliset vahvuudet ja vaikutus suorituskykyyn

Lieriöhammaspyörävaihteiston rakenteessa korostuvat erityisesti akselien tarkka suuntaus ja hammasprofiilin valinta. Vinoprofiiliset hampaat jakavat kuormitusta laajemmin, mikä vähentää paikallisia rasituspiikkejä ja parantaa vaihteiston dynamiikkaa. Tämä näkyy käytännössä pienempänä tärinänä, hiljaisempana käyntinä ja parempana energiatehokkuutena.
Materiaalivalinnat vaikuttavat myös suoraan käyttöikään. Lieriöhammaspyörävaihteistot valmistetaan tyypillisesti karkaisu- ja nitridoiduista teräksistä, jotka kestävät pitkään suuria pintapaineita ja toistuvaa kuormitusta. Laadukas laakerointi tukee akselien jäykkyyttä ja varmistaa, että hammaspyörät koskettavat toisiaan optimaalisella kuviolla koko käyttöjakson ajan.

Melutason hallinta

Lieriöhammaspyörävaihteistot tunnetaan hiljaisesta käynnistään. Melutaso määräytyy pääasiassa hammasgeometrian, materiaalin, laakeroinnin ja voitelun perusteella. Vinoprofiiliset hampaat tuottavat luonnostaan tasaisemman kosketuksen, mikä vähentää tärinäherkkyyttä ja pienentää ääntä. Suurissa teollisuuslaitteissa melunhallintaan vaikuttavat myös koteloinnin jäykkyys ja resonanssitaajuudet, joita voidaan optimoida suunnitteluvaiheessa.

Käyttökohteet teollisuudessa

Lieriöhammaspyörävaihteistot sopivat sovelluksiin, joissa vaaditaan tasainen momentinsiirto ja korkea hyötysuhde. Näitä ovat esimerkiksi kuljetinjärjestelmät, pumppujen ja kompressorien käyttöketjut, tuotesiirtolinjat sekä prosessilaitteet, joissa akselien suuntaus ja kuormitus pysyvät ennustettavina.
Energiateollisuudessa lieriöhammaspyörävaihteistoja käytetään esimerkiksi puhaltimissa ja turbiinien oheislaitteissa, kun taas valmistavassa teollisuudessa ne ovat osa koneikkoja, joiden on toimittava tasaisesti ja häiriöttömästi vuodesta toiseen.

Valintaperusteet ja mitoitus

Vaihteiston valinta perustuu prosessin momentti- ja nopeusvaatimuksiin, kuormitusprofiiliin ja käyttöolosuhteisiin. Mitoituksen kannalta olennaisia tekijöitä ovat:

• jatkuva ja hetkellinen kuormitus

• kierrosnopeus sekä sen vaihtelu

• lämpötilat ja ympäristöolosuhteet

• laakeroinnin ja akselien jäykkyys

Oikein mitoitettu lieriöhammaspyörävaihteisto toimii tehokkaasti ilman ylikuormituspiikkejä ja tarjoaa pitkäikäisen ratkaisun myös raskaissa prosessikäytöissä.

Yleisimmät vikatilat

Lieriöhammaspyörävaihteiston vikaantumisen taustalla on usein voitelun puutteita, laakerivaurioita tai hammasgeometrian epätasainen kosketus. Äänen lisääntyminen, tärinä, kuumeneminen tai voiteluaineen epäpuhtaudet ovat tyypillisiä merkkejä alkavasta ongelmasta. Ennakoiva seuranta, kuten lämpötilan ja värähtelyn mittaus, auttaa havaitsemaan muutokset ajoissa. Voiteluöljyn analysointi on tehokas tapa havaita metallihiukkaset ja muut poikkeamat ennen kuin vaurio laajenee.

Lufkinin ja Allen Gearin ratkaisut raskaaseen käyttöön

Lufkin ja Allen Gear tunnetaan erityisesti raskaisiin teollisiin sovelluksiin suunnitelluista vaihteistoistaan, joissa akselien jäykkyys, hammasprofiilin optimointi ja materiaalien kestävyys ovat keskeisessä roolissa. Nämä vaihteistot soveltuvat erityisen hyvin tilanteisiin, joissa pyörimisnopeudet ovat korkeita ja joissa vaihteiston on kestettävä pitkäaikaista kuormitusta ilman suorituskyvyn heikkenemistä.

Lieriöhammaspyörävaihteistot tarjoavat luotettavan ja tehokkaan ratkaisun teollisuuden moniin voimansiirtotarpeisiin. Niiden tasainen käynti, korkea hyötysuhde ja rakenteellinen kestävyys tekevät niistä erityisen sopivia jatkuviin prosesseihin ja suuriin kierrosnopeuksiin. Kun mitoitus, voitelu ja huolto on toteutettu huolellisesti, lieriöhammaspyörävaihteisto toimii luotettavasti ja pitkäikäisesti vaativissakin olosuhteissa.

Tutustu myös muihin teollisuusvaihdetyyppeihin vaihteisto-oppaastamme.

Moniakselivaihteistot ovat ratkaisu teollisuuden voimansiirtotilanteisiin, joissa voima täytyy jakaa useaan suuntaan tai yhdistää useita liikeratoja yhteen kokonaisuuteen. Näiden vaihteistojen vahvuus on kyky hallita monimutkaisia momenttijakoja ja synkronoida useiden akselien liikettä tarkasti. Moniakselivaihteistot kuuluvat järjestelmiin, joissa yksittäisen akselin kuormitus ei riitä kuvaamaan käyttöolosuhteita, vaan kokonaisuuden on toimittava täsmällisesti ja luotettavasti myös dynaamisissa tilanteissa.

Miten moniakselivaihteisto toimii?

Moniakselivaihteisto perustuu rakenteeseen, jossa voima ja momentti siirretään useiden akselien kautta eteenpäin. Akselien määrä ja asettelu riippuvat prosessin tarpeista; joissakin ratkaisuissa voima jaetaan kahteen suuntaan, toisissa viiteen tai useampaan. Sen perusrakenne koostuu sisäänmenoakselista, yhdestä tai useammasta välivaihteesta sekä useista ulostuloakseleista, jotka jakavat momentin eteenpäin.

Tärkeää on, että momentti ja pyörimisnopeus pysyvät akselien välillä tasapainossa. Tämä onnistuu optimointia vaativalla hammasgeometrialla ja jäykällä laakeroinnilla. Lisäksi moniakselivaihteistot suunnitellaan usein sovelluskohtaisesti, sillä standardiratkaisuilla ei aina pystytä toteuttamaan monimutkaisia voimansiirtoketjuja riittävällä tarkkuudella.

Rakenteelliset erityispiirteet

Moniakselivaihteiston toiminta perustuu ennen kaikkea rakenteelliseen jäykkyyteen ja tarkkaan akseleiden väliseen synkronointiin. Jos yksikin akseli käyttäytyy poikkeavasti, kuormitus jakautuu epätasaisesti ja voi aiheuttaa vaurioita hammaspyörille tai laakereille.

Rakenteessa korostuvat erityisesti:

• Momentinjaon tasapaino: Voima ei suuntaudu vain yhdelle akselille, vaan voi jakautua useaan suuntaan.

• Akselien jäykkyys: Varmistaa, että hammaspyörät toimivat tasaisesti ilman dynaamisia kuormituspiikkejä.

• Laakeriratkaisut: Kestävät suuria radiaali- ja aksiaalikuormia ja suojaavat akselistoa epätasaiselta rasitukselta.

• Optimoitu hammasgeometria: Vähentää melua ja parantaa hyötysuhdetta monimutkaisissakin voimansiirroissa.

Näiden tekijöiden yhdistelmä määrittää sen, kuinka tehokkaasti ja luotettavasti moniakselivaihteisto toimii koko käyttöiänsä ajan.

Käyttökohteet teollisuudessa

Moniakselivaihteistot ovat käytössä sovelluksissa, joissa tarvitaan tarkkaa liikkeiden koordinointia tai monisuuntaista momentinjakoa. Tyypillisiä esimerkkejä ovat:

• sellu- ja paperiteollisuuden prosessikoneet

• kemianteollisuuden raskaat mekaaniset käyttöketjut

• metalliteollisuuden linjastoissa käytettävät voimanjakoratkaisut

• energiateollisuuden sovellukset, joissa tarvitaan useita ulostulolinjoja

• laitteistot, joissa liike täytyy jakaa synkronoidusti useille teloille tai akseleille

Yhteistä näille kohteille on tarve hallita suuria voimia ja monimutkaista liikerataa ilman häiriöitä.

Valintaperusteet ja mitoitus

Moniakselivaihteiston valinta ja mitoitus tehdään aina käyttökohtaisesti. Tärkeintä on ymmärtää, miten momentti ja kuormitus jakautuvat eri akseleille ja millaista synkronointia prosessi vaatii.

Mitoituksessa arvioidaan:

• kokonaismomentti ja sen jakautuminen

• kierrosnopeudet eri akseleilla

• akselien järjestys ja suuntaukset

• lämpötilat ja ympäristöolosuhteet

• voitelujärjestelmän kapasiteetti

• mahdolliset kuormituspiikit tai dynaamiset muutokset

Oikein mitoitettu moniakselivaihteisto tarjoaa vakaan ja pitkäikäisen ratkaisun, joka parantaa koko käyttöketjun luotettavuutta.

Yleisimmät vikatilat ja niiden ehkäisy

Moniakselivaihteistoissa vikaantuminen johtuu usein epätasaisesta momentinjaosta, väärästä laakeroinnista tai puutteellisesta voitelusta. Koska järjestelmässä on useita akseleita, pienikin poikkeama yhdessä kohdassa voi kertautua ja vaikuttaa koko vaihteiston toimintaan.

Tyypillisiä varoitusmerkkejä ovat tärinä, äänen lisääntyminen, lämpötilan nousu ja voiteluöljyn epäpuhtaudet. Säännöllinen seuranta on keskeistä, sillä moniakselivaihteiston toimintaa ei voi arvioida pelkästään yhdestä mittarista, vaan valvonnan täytyy kattaa koko akselisto.

Moniakselivaihteistot ovat ratkaisu prosesseihin, joissa kuormitus ja liike on jaettava useaan suuntaan yhtä aikaa. Ne tarjoavat voimansiidon, joka pystyy hallitsemaan suuria momentteja, dynaamisia kuormitusmuutoksia ja monimutkaisia akselirakenteita. Kun vaihteisto mitoitetaan sovelluskohtaisesti ja huolto toteutetaan ennakoivasti, moniakselivaihteisto toimii pitkään ja luotettavasti kaikkein vaativimmissakin käyttöolosuhteissa.

Autamme mielellämme, mikäli haluat kuulla lisää eri vaihteistoratkaisuistamme. Voit myös tutustua vaihteistovaihtoehtoihin tästä kattavasta vaihteisto-oppaasta.

Vaihteiston valinta on yksi teollisuuden voimansiirron tärkeimmistä päätöksistä. Oikein mitoitettu ja käyttöolosuhteisiin sovitettu vaihteisto parantaa prosessin toimintavarmuutta, vähentää energiankulutusta ja pidentää laitteiston käyttöikää. Virheellinen valinta sen sijaan näkyy usein monenlaisena vikana: lämpötilan nousu, melun lisääntyminen, tärinä ja ennenaikainen kuluminen viestivät siitä, että vaihteisto ei toimi optimaalisesti prosessin vaatimuksissa.

Momentti ja kierrosnopeus – valinnan perusta

Vaihteiston mitoittaminen alkaa aina kahdesta arvosta: vaaditusta vääntömomentista ja käyttönopeudesta. Momentti määrittää, kuinka paljon voimaa vaihteiston täytyy välittää, ja kierrosnopeus kertoo, millä taajuudella voima siirtyy prosessin eri osiin. Näiden kahden arvon suhteesta syntyy vaihteiston perusvaatimus, johon rakenteen ja hammasprofiilin on pystyttävä vastaamaan.

Raskaissa sovelluksissa momentti vaihtelee kuormituspiikkien mukaan, jolloin vaihteiston on kestettävä sekä jatkuvaa kuormaa että hetkellisiä maksimivoimia. Korkeilla kierroksilla taas korostuvat hammasgeometrian ja voitelun merkitys, sillä pienikin epätasapaino vaikuttaa suoraan melutasoon ja kulumiseen.

Kuormitusprofiili ja käyttöolosuhteet

Teollisuudessa mikään käyttö ei ole täysin tasainen: momentti vaihtelee, kuormituspiikit ovat tavallisia ja ympäristöolosuhteet voivat olla haastavia. Vaihteistoa valittaessa arvioitavia tekijöitä ovat esimerkiksi:

• onko kuormitus tasainen vai jaksottainen

• esiintyykö iskukuormia

• miten nopeasti kuormitus vaihtuu

• millaisia pysäytyksiä ja käynnistyksiä prosessissa on

• mikä on käyttöjakson kesto

• missä lämpötilassa vaihteisto toimii

Kokonaisuutta tarkastellaan aina mitoituksen näkökulmasta, sillä kuormituskäyttäytyminen määrittää vaihteiston rakenteen kestävyyttä enemmän kuin mikään yksittäinen numeroarvo.

Akselien suuntaus ja asettelu

Vaihteisto on aina osa laajempaa voimansiirtoketjua, joten akselien geometrialla on ratkaiseva merkitys valinnassa. Planeettavaihteisto toimii parhaiten kompakteissa järjestelmissä, joissa voima täytyy välittää suoraan ja tehokkaasti. Kulmavaihteistot ovat ratkaisu, kun liikesuunta täytyy kääntää, ja lieriöhammaspyörävaihteistot sopivat silloin, kun tarvitaan tarkkaa ja hiljaista momentinsiirtoa samansuuntaisille akseleille.

Moniakselivaihteistoja käytetään prosesseissa, joissa liike täytyy jakaa useille akseleille samanaikaisesti. Tällöin akseliston jäykkyys, synkronointi ja hammasgeometrian suunnittelu ovat erityisen kriittisiä.

Voitelujärjestelmä ja lämpötilat

Voitelu on yksi vaihteiston elinkaaren keskeisistä tekijöistä. Valintaan vaikuttavat:

• voidaanko käyttää roiskevoitelua vai tarvitaanko pakkoöljykierto

• miten lämpötilat vaihtelevat käytön aikana

• mikä on suurin sallittu öljyn lämpötila

• onko ympäristö pölyinen, kostea tai syövyttävä

Suurkuormitteisissa vaihteistoissa lämpötilan hallinta määrittää suoraan laakerien ja hammaspyörien käyttöiän. Jos lämpötila nousee liian korkeaksi, materiaalien ominaisuudet muuttuvat ja voitelu heikkenee nopeasti.

Materiaalit ja valmistustekniikat

Vaihteiston materiaalivalinnat vaikuttavat suoraan sen kestävyyteen ja soveltuvuuteen eri käyttökohteisiin. Raskaissa teollisuuskohteissa vaihteistot tehdään yleensä:

• lämpökäsitellyistä teräksistä

• nitridöidyistä hammaspyöristä

• kovapinnoitteista, jotka kestävät pitkiä käyttösyklejä

Modernit valmistusmenetelmät, kuten tarkkuushiominen ja korkealujuuslaakerit, parantavat vaihteistojen suorituskykyä ja mahdollistavat suuremmat tehotiheydet pienemmässä tilassa.

Energia- ja hyötysuhdevaatimukset

Hyötysuhteella on kasvava merkitys kaikissa teollisuuden valinnoissa. Vaihteistot, joiden häviöt ovat pienet ja jotka toimivat tasaisesti ilman tärinää, vähentävät prosessin kokonaisenergiankulutusta. Vinoprofiiliset lieriöhammaspyörät tarjoavat hyvän hyötysuhteen, kun taas planeettavaihteistojen kompakti rakenne pienentää kitkahäviöitä raskaissa kuormissa.
Oikein valittu vaihteisto voi pienentää energiankulutusta merkittävästi koko laitoksen laajuudella — etenkin sovelluksissa, joissa voimansiirto on jatkuvassa käytössä.

Valmistajakohtaiset ratkaisut – esimerkkinä Lufkin ja Allen Gear

Koska teollisuuden voimansiirto vaihtelee sovelluksittain, myös vaihteistot suunnitellaan usein tapauskohtaisesti. Baker Hughes Lufkin ja Allen Gear tarjoavat ratkaisuja, joissa momentinjako, hammasgeometria ja rakennejäykkyys optimoidaan prosessin mukaan. Lufkinin ratkaisut sopivat erityisesti suuritehoisiin planeettavaihteistoihin ja raskaiden prosessien peruskäyttöihin. Allen Gear puolestaan tunnetaan moniakselisista voimanjakoratkaisuista ja sovelluksista, joissa liike täytyy jakaa useaan suuntaan täsmällisesti.

Näitä vaihteistoja käytetään laajalti energia-, paperi-, kemian- ja petrokemian teollisuudessa, joissa käyttövarmuus ja ennustettava huoltotarve ovat kriittisiä.

Vaihteiston valinta on aina sovelluskohtainen päätös, jossa yhdistyvät momenttivaatimukset, kuormitusprofiili, akselien suuntaus ja ympäristöolosuhteet. Oikein mitoitettu vaihteisto toimii tasaisesti ja energiatehokkaasti, kestää käyttöä pitkään ja vähentää prosessin häiriöitä.

Kun valintaan sisällytetään myös valmistajakohtainen asiantuntemus ja mahdollisuus räätälöintiin, voidaan rakentaa ratkaisu, joka tukee prosessin luotettavuutta ja tuotannon tehokkuutta koko elinkaaren ajan. Ota yhteyttä, mikäli haluat kuulla lisää Finkovan edustamista vaihteistoratkaisuista.

Vaihteistot ovat keskeinen osa teollisuuden voimansiirtoketjuja, ja niiden toimintavarmuus vaikuttaa suoraan tuotannon jatkuvuuteen. Kun vaihteisto toimii raskaassa käytössä ja kovalla kuormalla, pienetkin poikkeamat voitelussa, laakerikuormituksessa tai hammasgeometrian kosketuksessa voivat ajan myötä johtaa kulumisongelmiin tai äkillisiin vikaantumisiin. Säännöllinen huolto ja ennakoiva kunnossapito ovat siksi olennaisia, jotta vaihteistot toimivat tehokkaasti ja luotettavasti koko käyttöikänsä ajan.

Yleisimmät vaihteistojen vikatilat

Vaikka planeetta-, kulma- ja lieriöhammaspyörävaihteistot eroavat toisistaan rakenteeltaan, niiden vioissa on paljon yhteisiä tekijöitä. Tyypillisimpiä ongelmia ovat:

• Kuluminen. Kuluminen syntyy, kun hammaspyörät, laakerit tai planeettapyörät altistuvat pitkään käytölle ilman riittävää voitelua. Kuluminen voi ilmetä tehon alenemisena, äänen lisääntymisenä tai epätasaisena käyntinä

• Väärä kuormitus tai vääntyminen. Väärin asennettu vaihteisto tai epätasainen kuormitus voi johtaa akselien vääntymiseen tai hammaspyörien epätasaiseen kosketukseen. Tämä nopeuttaa kulumista ja voi aiheuttaa hammasvaurioita.

• Öljyvuodot ja voiteluongelmat. Voiteluaineen puute on yksi yleisimmistä vaihteiston vikaantumisen syistä. Vuodot, väärä viskositeetti tai kontaminaatio johtavat nopeasti ylikuumenemiseen ja metallipintojen kulumiseen.

• Lämpötilan nousu ja ylikuumeneminen. Jos vaihteisto lämpenee yli suunnitteluarvojen, voiteluaine menettää ominaisuutensa ja materiaalien kesto heikkenee. Lämpötilan nousu liittyy usein kuormituspiikkeihin tai voitelun puutteisiin.

• Mekaaniset vauriot. Äkillinen isku, liiallinen momenttikuorma tai väärä käyttö voi aiheuttaa hammaspyörien murtumia, laakerivaurioita tai akselivääntymiä.

Epätavallinen ääni, tärinä, epätasainen käynti tai öljyn lämpeneminen on aina merkki alkavasta ongelmasta.

Ennaltaehkäisevä kunnossapito – miten viat voidaan estää?

Ennakoiva huolto perustuu siihen, että vaihteistoa valvotaan, huolletaan ja optimoidaan ennen kuin ongelmia ilmenee. Tämä on huomattavasti kustannustehokkaampaa kuin korjaava huolto.

Keskeiset toimet ovat:

• Säännöllinen voitelu ja öljynvaihto. Laadukas voitelu vähentää kitkaa ja suojaa hammaspyöriä kulumiselta. Vaihda öljy suunnitelluissa huoltoväleissä ja analysoi öljy säännöllisesti epäpuhtauksien ja metallihiukkasten varalta

• Komponenttien tarkastus ja puhdistus. Hammaspyörien, planeettapyörien, laakereiden ja tiivisteiden kunto on tarkastettava säännöllisesti. Puhdistus poistaa metallipölyn ja epäpuhtaudet, jotka muutoin lisäisivät kulumista.

• Akselisuuntausten varmistaminen. Väärä linjaus on yksi nopeimmin vaihteistoa rikkovista tekijöistä. Tarkka kohdistus vähentää tärinää ja varmistaa tasaisen kuormituksen.

• Lämpötilan ja tärinän seuranta. Mittaukset auttavat tunnistamaan poikkeamat ennen vian syntymistä.

Huoltovälit ja kunnossapidon suunnittelu

Vaihteistojen huoltovälit riippuvat niiden kuormitusprofiilista, ympäristöolosuhteista, käyttöasteesta ja rakenteesta. Kevyessä käytössä vaihteisto kannattaa huoltaa vuosittain, mutta jatkuvassa käytössä olevat vaihteistot saattavat vaatia tarkastusta jopa neljännesvuosittain. Finkovan tarjoamat huoltopalvelut auttavat määrittämään sovelluskohtaisen huoltorytmin, jotta huolto tehdään oikeaan aikaan.

Mitä tehdä, kun vaihteisto oireilee?

Kun vaihteistossa ilmenee poikkeava ääni, tärinä tai lämpötilan nousua, on tärkeää:

• Keskeyttää prosessi tarvittaessa välttääkseen lisävauriot

• Tehdä diagnoosi — tunnistetaan, onko kyse kulumisesta, voitelun puutteesta vai mekaanisesta viasta

• Korjata vika nopeasti, jotta seisokki pysyy lyhyenä

• Tarkistaa koko voimansiirtoketju, ettei ongelma toistu



Miksi huolto kannattaa hoitaa ammattimaisesti?

Ammattilaisten suorittama huolto:

• ehkäisee piileviä vikoja

• varmistaa oikean voitelun ja kohdistuksen

• minimoi seisokit

• pidentää vaihteiston käyttöikää

• parantaa energiatehokkuutta

• vähentää pitkän aikavälin kustannuksia

Kun vaihteiston kunto tiedetään, kokonaisprosessi toimii tasaisemmin ja tuotanto on ennustettavampaa.

Vaihteiston huolto ja ennakoiva kunnossapito ovat ratkaisevia tekijöitä teollisuuden käyttövarmuudessa. Yleisimmät viat liittyvät kulumiseen, voiteluun ja mekaanisiin vaurioihin. Nämä voidaan tehokkaasti ehkäistä säännöllisellä huollolla, tarkastuksilla ja oikealla mitoituksella. Kun huolto tehdään valmistajan ohjeiden mukaan ja oikeilla varaosilla, vaihteisto toimii luotettavasti pitkään ilman odottamattomia käyttökatkoja.

Finkovan tarjoamat huolto- ja kunnossapitopalvelut tukevat asiakkaita kaikissa vaiheissa, vaihteiston valinnasta huolto-ohjelmien suunnitteluun ja korjaustoimiin.

Vortex‑virtausmittarit ovat vakiintunut ja luotettava ratkaisu teollisuuden virtausmittaukseen erityisesti höyry‑, kaasu‑ ja puhtaille nestesovelluksille. Mittaustekniikka perustuu virtauksen synnyttämiin pyörteisiin, minkä ansiosta mittaus on rakenteeltaan yksinkertainen, mekaanisesti kestävä ja pitkäikäinen. Vortex‑mittarit soveltuvat erityisen hyvin vaativiin prosessiolosuhteisiin, joissa lämpötila ja paine vaihtelevat ja mittauksen on pysyttävä vakaana jatkuvassa käytössä.
Vortex‑ratkaisut ovat yksi keskeinen virtausmittarityyppi, joita käsitellään osana laajempaa kokonaisuutta virtausmittareiden yleisoppaassa.

Miten Vortex‑virtausmittari toimii?

Vortex‑virtausmittarin toiminta perustuu von Kármánin pyörremuodostuksen ilmiöön. Kun virtaava aine kohtaa mittarissa olevan häiriökappaleen, sen taakse muodostuu säännöllisiä pyörteitä. Näiden pyörteiden syntymistiheys on suoraan verrannollinen virtausnopeuteen. Mittari tunnistaa pyörteet esimerkiksi paine‑ tai värähtelyanturin avulla ja muuntaa signaalin virtauslukemaksi. Koska mittaus perustuu virtauksen fysikaaliseen käyttäytymiseen eikä liikkuviin osiin, vortex‑mittari on rakenteeltaan yksinkertainen ja erittäin kestävä. Tämä tekee siitä luotettavan valinnan kohteisiin, joissa käyttövarmuuden ja pitkän huoltovälin merkitys korostuu.
Vortex‑virtausmittarit on suunniteltu juuri tällaisiin jatkuvatoimisiin ja vaativiin teollisuussovelluksiin.

Vortex‑virtausmittareiden keskeiset vahvuudet
Vortex‑mittarit tunnetaan erityisesti niiden soveltuvuudesta höyrymittaukseen, joka on monissa teollisissa prosesseissa kriittinen osa energiatehokkuuden ja kustannusten hallintaa. Mittarit toimivat luotettavasti myös olosuhteissa, joissa monet muut mittaustekniikat voivat menettää tarkkuuttaan.
Vortex‑virtausmittareiden keskeisiä etuja ovat:
erinomainen soveltuvuus höyryn ja kaasujen mittaukseen
hyvä kestävyys korkeissa lämpötiloissa ja paineissa
mekaanisesti yksinkertainen rakenne ilman liikkuvia osia
vakaa mittaustarkkuus jatkuvassa käytössä
pitkä käyttöikä ja vähäinen huoltotarve
Näiden ominaisuuksien ansiosta vortex‑virtausmittari on usein kustannustehokas ja luotettava valinta prosesseihin, joissa mittauksen jatkuvuus on tärkeää.

Tyypilliset käyttökohteet teollisuudessa
Vortex‑virtausmittareita käytetään laajasti teollisuudessa sovelluksissa, joissa mitattava aine on höyry, kaasu tai puhdas neste. Yleisiä käyttökohteita ovat energiantuotanto, kemianteollisuus, prosessiteollisuuden höyrylinjat sekä erilaiset lämmönsiirto‑ ja jäähdytysjärjestelmät.
Höyryn lisäksi vortex‑mittarit soveltuvat hyvin myös paineilman ja erilaisten prosessikaasujen mittaukseen. Näissä kohteissa mittarin kyky tuottaa vakaata ja toistettavaa mittausdataa tukee sekä prosessinohjausta että energianseurantaa.

Asennukseen ja mittaustarkkuuteen vaikuttavat tekijät
Vortex‑virtausmittarin luotettava toiminta edellyttää, että virtaus on mittauskohdassa mahdollisimman tasaista. Siksi putkiston suorat osuudet ennen ja jälkeen mittarin ovat tärkeitä mittaustarkkuuden kannalta.
Mittarin valinnassa huomioidaan erityisesti:
virtausalue ja sen vaihtelut
putken halkaisija
prosessin lämpötila‑ ja paineolosuhteet
putkiston rakenne ja virtausolosuhteet
Kun nämä tekijät huomioidaan oikein, vortex‑virtausmittari tarjoaa luotettavan mittaustuloksen koko käyttöalueellaan.

Vortex‑mittarit osana automaatiota ja energianhallintaa
Nykyaikaiset vortex‑virtausmittarit integroituvat helposti osaksi teollisuuden automaatio‑ ja energianhallintajärjestelmiä. Mittarit tuottavat reaaliaikaista dataa, jota voidaan hyödyntää prosessin optimoinnissa, energiatehokkuuden seurannassa ja kunnossapidon suunnittelussa.
Panametricsin valmistamat vortex‑ratkaisut on suunniteltu juuri tällaisia kokonaisuuksia varten, joissa mittausdatan jatkuvuus ja luotettavuus ovat keskeisiä tekijöitä.

Huolto ja käyttöikä
Vortex‑virtausmittarin huoltotarve on yleensä vähäinen, sillä mittarissa ei ole liikkuvia osia. Säännöllinen tarkastus, putkiston kunnon seuranta ja tarvittaessa anturin puhdistus riittävät useimmissa käyttökohteissa.
Kalibrointivälit määräytyvät prosessin kriittisyyden mukaan. Energiantuotannossa ja muissa vaativissa sovelluksissa kalibrointi tehdään tyypillisesti osana määräaikaishuoltoa, jotta mittaustarkkuus säilyy luotettavana pitkällä aikavälillä.

Ota yhteyttä – kun höyry‑ ja kaasumittauksen on toimittava luotettavasti
Vortex‑virtausmittarit ovat erinomainen valinta teollisuussovelluksiin, joissa mitataan höyryä, kaasuja tai puhtaita nesteitä ja joissa vaaditaan kestävää, luotettavaa ja pitkäikäistä mittaustekniikkaa.
Finkovan asiantuntijat auttavat arvioimaan, soveltuuko vortex‑virtausmittaus juuri sinun prosessiisi ja millainen ratkaisu tukee parhaiten energiatehokkuutta ja käyttövarmuutta.
Ota yhteyttä ja keskustellaan sovelluksestasi.

Clamp‑on ultraäänivirtausmittarit ovat toimiva ratkaisu silloin, kun virtausta halutaan mitata ilman prosessiin puuttumista. Toisin kuin perinteiset inline‑mittarit, clamp‑on mittarit asennetaan putken ulkopuolelle, jolloin putkistoa ei tarvitse katkaista, tyhjentää tai muokata. Tämä tekee mittauksesta joustavaa ja mahdollistaa käyttöönoton ilman tuotantokatkoksia.

Clamp‑on‑mittarit soveltuvat erityisesti tilanteisiin, joissa mittaustarve on tilapäinen, prosessi on käynnissä tai putkistoon ei haluta tehdä pysyviä muutoksia. Clamp‑on‑ratkaisut ovat yksi teollisuudessa käytettävistä virtausmittausteknologioista, joihin voit tutustua tarkemmin virtausmittareiden yleisoppaassa.


Miten Clamp‑on virtausmittari toimii?

Clamp‑on virtausmittaus perustuu ultraäänitekniikkaan. Mittari lähettää ultraäänisignaaleja putken seinämän läpi virtaavaan aineeseen ja mittaa signaalien kulkuaikaa. Kun virtaus liikkuu, ultraääniaaltojen etenemisnopeus muuttuu, ja tästä muutoksesta voidaan laskea virtausnopeus.

Koska mittaus tapahtuu putken ulkopuolelta, mittari ei ole kosketuksissa prosessiaineeseen. Tämä vähentää mekaanista rasitusta, poistaa vuotoriskin ja tekee mittauksesta turvallisen myös haastavissa tai vaarallisissa prosessiolosuhteissa. Clamp‑on virtausmittarit on suunniteltu juuri tällaisiin kohteisiin, joissa mittaus halutaan toteuttaa ilman prosessimuutoksia.


Clamp‑on virtausmittareiden keskeiset edut

Clamp‑on mittareiden suurimmat hyödyt liittyvät niiden asennettavuuteen ja joustavuuteen teollisissa ympäristöissä. Ne mahdollistavat virtausmittauksen ilman prosessiin kajoamista ja soveltuvat siksi erityisesti kohteisiin, joissa tuotantokatkoksia halutaan välttää.

Clamp‑on virtausmittareiden keskeisiä etuja ovat:

• asennus putken ulkopuolelle ilman putkiston avaamista

• soveltuvuus tilapäisiin mittauksiin, vertailuihin ja retrofit‑kohteisiin

• ei vuotoriskiä, koska mittari ei ole kosketuksissa prosessiaineeseen

• hyvä ratkaisu vanhoihin tai vaikeasti muokattaviin putkistoihin

• vähäinen mekaaninen kuluminen ja pitkä käyttöikä

Näiden ominaisuuksien ansiosta clamp‑on virtausmittari on usein kustannustehokas ja turvallinen valinta, kun mittaustarve on joustava tai mittaus halutaan toteuttaa ilman pysyviä muutoksia prosessiin.

Tyypilliset käyttökohteet teollisuudessa

Clamp‑on virtausmittareita käytetään laajasti teollisuuden vesikiertojen, jäähdytysjärjestelmien ja apuprosessien mittauksessa. Ne soveltuvat hyvin myös kemikaalien ja erilaisten nesteiden mittaukseen, kunhan putkimateriaali ja prosessiolosuhteet ovat mittaustekniikalle sopivia.

Energiantuotannossa clamp‑on mittarit ovat yleinen ratkaisu energiatehokkuuden seurantaan ja kulutusanalyysiin. Niitä hyödynnetään myös huolto‑ ja kunnossapitotilanteissa, joissa halutaan nopeasti varmistaa virtausolosuhteet ilman pysyvää asennusta.

Mittaustarkkuuteen vaikuttavat tekijät

Clamp‑on virtausmittauksen tarkkuuteen vaikuttavat useat tekijät, jotka liittyvät sekä putkistoon että mitattavaan aineeseen. Kun nämä huomioidaan asennusvaiheessa, mittauksesta saadaan luotettavaa ja toistettavaa dataa.
Tarkkuuteen vaikuttavat erityisesti:

• putken materiaali ja seinämän paksuus

• putken sisäpinnan kunto ja mahdolliset kerrostumat

• virtaavan aineen ominaisuudet

• antureiden oikea sijoittelu ja mittauskulma

• riittävät suorat putkiosuudet ennen ja jälkeen mittarin

Huolellisesti toteutettu asennus varmistaa, että Clamp‑on mittari toimii luotettavasti myös vaativissa teollisissa sovelluksissa.


Clamp‑on mittarit osana automaatiota ja kunnossapitoa

Nykyaikaiset Clamp‑on virtausmittarit voidaan integroida osaksi automaatio‑ ja kunnossapitojärjestelmiä. Mittausdataa hyödynnetään prosessien optimointiin, häiriöiden tunnistamiseen ja energiatehokkuuden parantamiseen.
Panametricsin valmistamat Clamp‑on‑ratkaisut on suunniteltu teollisiin sovelluksiin, joissa mittauksen luotettavuus ja helppo käyttöönotto ovat tärkeitä. Ne tukevat myös siirrettäviä mittauksia, joissa samaa laitetta käytetään useissa mittauspisteissä.


Huolto ja käyttöikä

Koska Clamp‑on virtausmittarit eivät ole kosketuksissa prosessiaineeseen, niiden huoltotarve on yleensä vähäinen. Antureiden ja kaapelointien tarkastus sekä mittauksen toimivuuden varmistaminen riittävät useimmissa käyttökohteissa.
Kalibrointitarve määräytyy sovelluksen kriittisyyden mukaan. Energiaseurannassa ja prosessianalyysissä Clamp‑on‑mittarin tarkkuus on usein täysin riittävä ilman tiheää kalibrointia, kun taas kriittisissä prosesseissa mittaus voidaan varmentaa säännöllisin tarkistuksin.

Clamp‑on ultraäänivirtausmittarit tarjoavat joustavan ja turvallisen tavan mitata virtausta teollisuudessa ilman prosessiin puuttumista. Ne soveltuvat erityisesti tilapäisiin mittauksiin ja kohteisiin, joissa tuotantokatkoksia halutaan välttää.
Finkovan asiantuntijat auttavat arvioimaan, soveltuuko clamp‑on‑virtausmittaus juuri sinun prosessiisi ja millainen ratkaisu tukee mittaustarpeita parhaiten. Ota yhteyttä ja keskustellaan sovelluksestasi.

Inline‑prosessivirtausmittarit ovat teollisuuden perusratkaisu silloin, kun virtausta halutaan mitata jatkuvasti, tarkasti ja osana prosessin normaalia toimintaa. Toisin kuin clamp‑on‑ratkaisut, inline‑mittarit asennetaan suoraan putkilinjaan, jolloin ne ovat kiinteä osa prosessia ja tuottavat reaaliaikaista mittausdataa ilman kompromisseja mittaustarkkuudessa.

Inline‑mittarit soveltuvat erityisesti tuotantokriittisiin kohteisiin, joissa virtausmittausta hyödynnetään prosessinohjauksessa, laadunvalvonnassa ja energiatehokkuuden seurannassa.

Inline‑mittarit ovat yksi teollisuuden yleisimmistä virtausmittarityypeistä, joita tarkastellaan osana laajempaa virtausmittausteknologioiden kokonaisuutta virtausmittareiden yleisoppaassa.


Mitä inline‑virtausmittaus tarkoittaa käytännössä?

Inline‑virtausmittari on asennettu suoraan putkistoon siten, että mitattava aine kulkee mittarin läpi. Mittaustekniikka valitaan prosessin mukaan, ja vaihtoehtoina voivat olla esimerkiksi magneettinen mittaus, Coriolis‑mittaus, ultraääni tai vortex‑tekniikka.
Koska mittari on pysyvä osa prosessia, inline‑ratkaisu tarjoaa jatkuvaa ja vakaata mittausdataa. Tämä tekee siitä luontevan valinnan kohteisiin, joissa virtausmittaus on osa prosessin säätöä tai tuotteen laadun varmistamista. Inline‑virtausmittarit on suunniteltu juuri tällaisiin tuotantokriittisiin sovelluksiin, joissa mittauksen jatkuvuus ja tarkkuus ovat keskeisiä.


Inline‑virtausmittareiden keskeiset edut

Inline‑mittarit valitaan silloin, kun mittaukselta vaaditaan pitkäaikaista vakautta ja luotettavuutta. Koska mittausolosuhteet ovat hallittuja ja toistettavia, inline‑ratkaisu soveltuu erityisen hyvin jatkuvaan prosessikäyttöön.
Inline‑virtausmittareiden keskeiset edut ovat:

• jatkuva ja reaaliaikainen virtausmittaus ilman katkoja

• korkea mittaustarkkuus ja hyvä toistettavuus

• helppo integrointi prosessinohjaukseen ja automaatiojärjestelmiin

• vakaa toiminta myös pitkäaikaisessa käytössä

• useita mittaustekniikoita eri prosessiaineille

Näiden ominaisuuksien ansiosta inline‑virtausmittari on usein paras valinta sovelluksiin, joissa mittaus on osa prosessin ydintoimintaa.

Tyypilliset käyttökohteet teollisuudessa

Inline‑virtausmittareita käytetään laajasti prosessiteollisuudessa, jossa nesteitä, kaasuja tai höyryä mitataan jatkuvasti. Elintarviketeollisuudessa mittarit tukevat laadunvalvontaa, kemianteollisuudessa ne varmistavat raaka‑aineiden oikean annostelun ja energiantuotannossa ne ovat keskeinen osa energian ja höyryn seurantaa.
Myös vedenkäsittelyssä ja jäähdytyskierroissa inline‑mittarit ovat yleisiä, sillä ne tarjoavat luotettavaa tietoa prosessin toiminnasta ilman tarvetta tilapäisille mittauksille.


Mittaustekniikan valinta ja tarkkuuteen vaikuttavat tekijät

Inline‑virtausmittarin tarkkuus ei riipu pelkästään mittarista, vaan siitä, miten hyvin valittu mittaustekniikka vastaa prosessin olosuhteita. Oikea valinta varmistaa, että mittaus pysyy luotettavana koko käyttöiän ajan.
Valinnassa huomioidaan erityisesti:

• mitattavan aineen tyyppi (neste, kaasu, höyry)

• prosessin lämpötila ja paine

• putken halkaisija ja materiaalit

• virtausalue ja sen vaihtelut

• prosessin puhtaus ja mahdolliset epäpuhtaudet

Kun nämä tekijät huomioidaan, inline‑virtausmittari tuottaa vakaata ja toistettavaa dataa myös vaativissa prosessiolosuhteissa.


Huolto ja käyttöikä

Inline‑virtausmittarit on suunniteltu pitkäaikaiseen käyttöön, mutta niiden luotettava toiminta edellyttää säännöllistä tarkastusta ja tarvittaessa kalibrointia. Huoltovälit määräytyvät prosessin kriittisyyden ja mittaustekniikan mukaan.
Oikein valittu ja huollettu inline‑mittari tarjoaa pitkän käyttöiän ja tasaisen mittaustarkkuuden, mikä tekee siitä kustannustehokkaan ratkaisun erityisesti jatkuvassa prosessikäytössä.

Kun virtausmittaus on kiinteä osa prosessin ohjausta, laadunvalvontaa tai energiatehokkuuden seurantaa, oikean mittaustekniikan valinnalla on suuri merkitys. Inline‑virtausmittari tarjoaa jatkuvaa ja tarkkaa mittausdataa, mutta mittarin soveltuvuus riippuu aina prosessin olosuhteista ja vaatimuksista.

Finkovan asiantuntijat auttavat arvioimaan, millainen inline‑virtausmittausratkaisu tukee parhaiten juuri sinun prosessiasi. Käymme läpi mittaustarpeet, käyttöolosuhteet ja integraatiovaatimukset ja autamme varmistamaan, että valittu ratkaisu toimii luotettavasti koko elinkaarensa ajan. Ota yhteyttä ja keskustellaan sovelluksestasi.

Sentinel‑virtausmittarit on suunniteltu teollisuuden sovelluksiin, joissa virtausmittaus ei ole vain prosessin tukitoiminto, vaan keskeinen osa koko tuotantoketjun hallintaa. Ne soveltuvat erityisesti kohteisiin, joissa käyttö on jatkuvaa, prosessiolosuhteet vaihtelevat ja mittauskatkokset tai virheellinen data voivat aiheuttaa merkittäviä tuotannollisia tai turvallisuuteen liittyviä riskejä.
Sentinel‑sarjan virtausmittarit valmistaa Panametrics, joka tunnetaan vaativiin teollisiin prosessiolosuhteisiin kehitetyistä mittausteknologioista. Sentinel‑ratkaisuissa korostuvat mittauksen vakaus, datan jatkuvuus ja mittaustiedon hyödynnettävyys osana prosessinohjausta ja kunnossapitoa. Sentinel‑virtausmittarit on suunniteltu juuri tällaisiin vaativiin teollisuussovelluksiin, joissa mittauksen luotettavuus ja jatkuvuus ovat keskeisiä.

Sentinel‑mittareiden keskeinen vahvuus on kyky tuottaa toistettavaa ja luotettavaa mittausdataa myös pitkissä käyttöjaksoissa. Tämä tukee prosessien hallintaa, analytiikkaa ja ennakoivaa kunnossapitoa ja erottaa Sentinel‑ratkaisut kevyemmistä virtausmittareista, jotka soveltuvat paremmin ei‑kriittisiin mittauksiin.

Sentinel‑ratkaisut ovat osa laajempaa teollisuuden virtausmittauksen kokonaisuutta, jota käsitellään tarkemmin virtausmittareiden yleisoppaassa.

Käyttökohteet ja luotettavuus vaativissa olosuhteissa

Sentinel‑virtausmittareita käytetään erityisesti kaasujen ja LNG‑prosessien virtausmittaukseen sekä energia‑ ja petrokemian sovelluksissa, joissa mittauksen häiriöttömyys ja jatkuvuus ovat välttämättömiä. Näissä kohteissa virtausmittaus tukee paitsi prosessin ohjausta myös turvallisuutta ja energiatehokkuutta.

Sentinel‑ratkaisut kestävät hyvin myös lämpötilan ja paineen vaihteluita sekä pitkäaikaista yhtäjaksoista käyttöä, ja ne sietävät prosessihäiriöitä paremmin kuin monet perinteiset virtausmittarit.

Huoltotarve on tyypillisesti vähäinen, mutta säännöllinen tarkastus ja tarvittaessa kalibrointi varmistavat mittauksen luotettavuuden koko käyttöiän ajan. Koska Sentinel‑mittarit ovat usein osa kriittistä prosessia, huoltotoimenpiteet suunnitellaan huolellisesti osaksi laitoksen kunnossapitoa.

Kun virtausmittaus on keskeinen osa prosessin turvallista ja häiriötöntä toimintaa, Sentinel‑virtausmittari on perusteltu ja luotettava valinta. Finkovan asiantuntijat auttavat arvioimaan ratkaisun soveltuvuuden vaativiin käyttöolosuhteisiin ja tukevat mittauksen integrointia osaksi prosessin hallintaa ja kunnossapitoa.

Virtausmittarin valinta on keskeinen osa prosessiteollisuuden mittausratkaisujen suunnittelua. Oikein valittu virtausmittari tukee prosessin vakautta, energiatehokkuutta ja tuotannon laatua, kun taas väärä valinta voi johtaa mittausvirheisiin, häiriöihin ja lisääntyneeseen huoltotarpeeseen.

Virtausmittarin valintaan vaikuttavat useat tekijät, joista tärkeimpiä ovat prosessin olosuhteet, mitattava aine ja mittauksen käyttötarkoitus. Tässä artikkelissa käydään läpi, miten valita oikea virtausmittarityyppi. Laajemman yleiskuvan eri mittarityypeistä ja niiden roolista teollisuudessa, saat tutustumalla virtausmittareiden kokonaisuuteen julkaisussa virtausmittarit – kattava opas.


Prosessin olosuhteet määrittävät mittarityypin

Ensimmäinen askel virtausmittarin valinnassa on prosessin olosuhteiden ymmärtäminen. Mittarin on sovelluttava käyttöympäristöön, jossa lämpötila, paine ja virtausolosuhteet voivat vaihdella merkittävästi.
Valinnassa huomioidaan erityisesti:

• prosessin lämpötila- ja painealueet

• virtausalue ja sen mahdolliset vaihtelut

• putkiston halkaisija ja rakenne

• asennuspaikan olosuhteet ja käytettävissä oleva tila

Esimerkiksi korkeissa lämpötiloissa ja höyrylinjoissa vortex‑virtausmittari on usein toimiva ratkaisu, kun taas herkemmissä nesteprosesseissa inline‑mittarit tarjoavat paremman tarkkuuden.

Mitattava aine: neste, kaasu vai höyry?

Mitattavan aineen ominaisuudet vaikuttavat ratkaisevasti siihen, mikä mittaustekniikka toimii luotettavasti. Nesteiden, kaasujen ja höyryn virtaus käyttäytyy eri tavoin, ja mittari on valittava tämän mukaan. Yleisiä valintaperiaatteita ovat:

• Nesteet: inline‑mittarit, kuten magneettiset tai Coriolis‑mittarit

• Kaasut: vortex‑ ja Sentinel‑ratkaisut

• Höyry: erityisesti vortex‑virtausmittarit

• Tilapäiset tai jälkiasennuskohteet: clamp‑on ultraäänivirtausmittarit

Mittauksen käyttötarkoitus ja tarkkuusvaatimukset

Virtausmittarin valintaan vaikuttaa myös se, mihin mittausdataa käytetään. Kaikki mittaukset eivät vaadi samaa tarkkuutta tai reagointinopeutta. Tyypillisiä käyttötarkoituksia ovat:

• prosessinohjaus ja säätö

• energiatehokkuuden optimointi

• energian ja virtausten kulutuksen mittaus, seuranta ja kohdistus

• laadunvalvonta ja tuotannon optimointi

Mitä kriittisempi mittauksen rooli on prosessissa, sitä tärkeämpää on valita mittari, joka tuottaa vakaata ja toistettavaa mittausdataa myös pitkäaikaisessa käytössä.

Asennus ja integraatio automaatioon

Virtausmittarin asennustapa ja integraatio automaatiojärjestelmiin vaikuttavat mittauksen luotettavuuteen ja käytettävyyteen. Inline‑mittarit asennetaan pysyvästi putkistoon ja ne soveltuvat jatkuvaan prosessimittaukseen, kun taas clamp‑on‑ratkaisut tarjoavat joustavuutta tilanteisiin, joissa prosessiin ei haluta puuttua.

Lisäksi on huomioitava:

• yhteensopivuus automaatio‑ ja ohjausjärjestelmien kanssa

• signaalit ja tiedonsiirto

• kunnossapidon ja huollon vaatimukset

Panametricsin valmistamat virtausmittarit on suunniteltu toimimaan osana teollisuuden automaatio‑ ja analytiikkakokonaisuuksia, joissa mittausdatan jatkuvuus ja luotettavuus ovat keskeisiä.

Tuotevaihtoehtoihin ja eri mittarityyppeihin voit tutustua virtausmittarivalikoimastamme.

Oikean virtausmittarin valinta perustuu prosessin olosuhteisiin, mitattavaan aineeseen ja mittauksen käyttötarkoitukseen. Kun nämä tekijät huomioidaan kokonaisuutena, mittaus tukee tehokkaasti prosessin ohjausta, energiatehokkuutta ja kunnossapitoa.

Jos pohdit, mikä virtausmittarityyppi soveltuu parhaiten omaan prosessiisi tai haluat varmistaa mittausratkaisun toimivuuden vaativissa käyttöolosuhteissa, Finkovan asiantuntijat auttavat mielellään. Keskustelemme prosessin vaatimuksista, mittauksen tavoitteista ja integraatiotarpeista ja autamme löytämään ratkaisun, joka tukee tuotannon luotettavaa ja tehokasta toimintaa.
Ota yhteyttä ja keskustellaan sovelluksestasi!

Virtausmittarin tarkkuus ja luotettavuus eivät perustu pelkästään oikeaan mittarityyppiin tai huolelliseen asennukseen. Jotta mittaus tukee prosessin ohjausta, energiatehokkuutta ja turvallisuutta koko käyttöiän ajan, tarvitaan suunnitelmallista huoltoa ja kunnossapitoa. Ilman säännöllistä seurantaa mittauksen tarkkuus voi heikentyä huomaamatta, mikä vaikuttaa suoraan prosessin toimintaan ja päätöksenteon luotettavuuteen.

Teollisuusympäristöissä virtausmittarit altistuvat usein vaihteleville lämpötiloille, paineille, tärinälle ja prosessiaineille. Näissä olosuhteissa ennakoiva kunnossapito on keskeinen keino varmistaa, että mittaus pysyy vakaana ja toistettavana myös pitkäaikaisessa käytössä.

Virtausmittarit ovat keskeinen osa teollisuuden prosessimittausta, ja niiden roolia osana kokonaisuutta käsitellään laajemmin virtausmittarioppaassa.

Ennakoiva huolto osana käyttövarmuutta

Virtausmittareiden huollon tavoitteena ei ole pelkästään laiterikkojen ehkäisy, vaan ennen kaikkea mittauksen luotettavuuden säilyttäminen. Ennakoiva huolto auttaa havaitsemaan pienet poikkeamat ajoissa, ennen kuin ne vaikuttavat prosessin toimintaan tai aiheuttavat tuotantokatkoksia.

Huollon yhteydessä tarkastellaan tyypillisesti mittarin yleiskuntoa, asennusta ja prosessiolosuhteita. Putkiston kunnon seuranta, tiivisteiden tarkastus ja mahdollisen likaantumisen poistaminen ovat osa rutiineja, joilla voidaan pidentää mittarin käyttöikää ja vähentää odottamattomia häiriöitä. Eri mittarityypit vaativat kuitenkin erilaista huomiota: esimerkiksi inline‑mittareissa putkiston kunto korostuu, kun taas clamp‑on‑ratkaisuissa anturien kiinnitys ja signaalin laatu ovat keskeisiä tekijöitä.

Kalibrointi varmistaa mittaustuloksen oikeellisuuden

Kalibrointi on olennainen osa virtausmittarin kunnossapitoa silloin, kun mittaustuloksella on merkitystä prosessin ohjauksessa, raportoinnissa tai taloudellisessa seurannassa. Kalibroinnin avulla varmistetaan, että mittarin näyttämä vastaa todellista virtausta hyväksytyn toleranssin puitteissa.

Kalibrointitarve ja ‑väli riippuvat mittarityypistä, prosessin kriittisyydestä ja käyttöolosuhteista. Energiantuotannossa ja muissa vaativissa prosesseissa kalibrointi on usein osa säännöllistä kunnossapito-ohjelmaa, kun taas vähemmän kriittisissä mittauksissa riittää harvempi varmistus. Tärkeintä on, että kalibrointi tehdään suunnitelmallisesti eikä vasta silloin, kun mittauksessa havaitaan selkeitä poikkeamia.


Huolto eri mittarityypeissä

Virtausmittarityyppien välillä on eroja huollon ja kunnossapidon näkökulmasta. Clamp‑on‑mittarit eivät ole kosketuksissa prosessiaineeseen, minkä ansiosta niiden huoltotarve on usein vähäinen. Inline‑mittareissa puolestaan korostuvat putkiston puhtaus ja virtausolosuhteiden pysyvyys. Vortex‑ ja Sentinel‑ ratkaisuissa huollon painopiste on usein mittausdatan vakaudessa ja antureiden toimintavarmuudessa erityisesti korkeissa lämpötiloissa ja paineissa.

Yhteistä kaikille mittarityypeille on se, että huolto kannattaa kytkeä osaksi laitoksen kokonaisvaltaista kunnossapitostrategiaa. Kun virtausmittaus nähdään kriittisenä osana prosessia, huoltoon ja seurantaan panostaminen maksaa itsensä takaisin parempana käyttövarmuutena ja ennustettavampana toimintana.

Virtausmittareiden huolto ja kunnossapito ovat keskeisiä tekijöitä mittauksen tarkkuuden, käyttövarmuuden ja turvallisuuden kannalta. Säännöllinen seuranta, ennakoiva huolto ja oikein ajoitettu kalibrointi auttavat varmistamaan, että mittaus tukee prosessin ohjausta ja päätöksentekoa koko laitteen elinkaaren ajan. Kun huolto suunnitellaan mittarityypin ja prosessin vaatimusten mukaan, virtausmittari säilyttää toimintakykynsä myös vaativissa teollisissa olosuhteissa.

Jos haluat varmistaa, että virtausmittarit tuottavat luotettavaa ja oikeellista mittausdataa koko käyttöikänsä ajan, Finkovan asiantuntijat auttavat mielellään. Autamme huolto- ja kalibrointikäytäntöjen suunnittelussa sekä arvioimaan, miten mittauksen luotettavuutta voidaan parantaa osana kunnossapitoa ja prosessin kehittämistä.
Ota yhteyttä ja keskustellaan mittausratkaisusi ylläpidosta!

CDU eli Coolant Distribution Unit on nestejäähdytetyn datakeskuksen keskeisin yksittäinen laite. Se erottaa palvelimille menevän jäähdytyspiirin laitoksen jäähdytysvesipiiristä ja pitää palvelinpiirin lämpötilan, virtauksen ja paineen halutuissa arvoissa riippumatta siitä, mitä laitoksen puolella tapahtuu.

Ilman tätä erottelua palvelinten kapeat virtauskanavat joutuisivat alttiiksi laitospiirin paineelle, epäpuhtauksille ja lämpötilan vaihtelulle. CDU on siis samaan aikaan suojaus, säätölaite ja pumppaamo.

Nestejäähdytyksen kokonaisuuteen ja muihin osa-alueisiin voit tutustua datakeskuksen jäähdytyksen kattavassa oppaassa.

Miten CDU toimii?

CDU sijoittuu kahden piirin väliin. Laitospiiri eli FWS (Facility Water System) tuo jäähdytysvettä kuivajäähdyttimiltä tai jäähdytyskoneilta. Palvelinpiiri eli TCS (Technology Cooling System) vie jäähdytysnesteen räkkeihin ja edelleen prosessoreiden cold plate -rakenteisiin.

Yksikkö siirtää lämmön piiristä toiseen lämmönsiirtimen kautta ja hoitaa samalla neljä tehtävää:

Lämpötilan säätö. Palvelinpiirin menolämpötila pidetään laitevalmistajan määrittämällä alueella säätämällä laitospiirin virtausta lämmönsiirtimen läpi. Lämpötila on pidettävä myös salin kastepisteen yläpuolella, jottei kylmiin putkiin ja liittimiin tiivisty kosteutta.

Virtauksen ylläpito. Pumput kierrättävät nestettä palvelinpiirissä ja pitävät virtauksen tai paine-eron asetusarvossaan. Taajuusmuuttajaohjaus antaa pumpuille kyvyn seurata kuorman vaihtelua, joka tekoälylaskennassa voi olla nopeaa ja suurta.

Paineen hallinta. Palvelinpiirin paine pidetään laitospiirin painetta matalampana, jolloin mahdollinen sisäinen vuoto lämmönsiirtimessä työntää nestettä palvelinpiiristä ulos eikä laitosvettä palvelimiin. Paine on samalla pidettävä cold plate -rakenteiden sallimissa rajoissa, jotka ovat vain muutamia baareja.

Nesteen puhtaus ja tilavuus. Suodatus poistaa hiukkaset, jotka muuten tukkisivat cold plate -kanavat. Paisunta- ja täyttöjärjestelmä hoitaa lämpölaajenemisen ja ilmanpoiston.

Näiden lisäksi CDU sisältää mittaukset, hälytykset ja vuodonvalvonnan sekä liitynnän kiinteistöautomaatioon tai DCIM-järjestelmään.

CDU-tyypit

Neste-ilma-yksikkö on nopein tapa aloittaa, mutta se ei poista lämpöä salista vaan siirtää sen ilmajäähdytyksen kannettavaksi. Sen kapasiteetti on rajallinen, ja skaalautuvassa hankkeessa se on välivaihe, ei päätepiste.

Mitoituksen kolme ratkaisevaa lukua

Teho ja lämpötilaero. Siirrettävä teho seuraa virtauksen ja lämpötilaeron tulosta. Esimerkiksi megawatin kuorma kymmenen asteen lämpötilaerolla tarkoittaa vedellä noin 86 kuutiometrin tuntivirtausta. Jos lämpötilaero puolittuu, virtaus kaksinkertaistuu, ja sen mukana putkikoot, pumpputeho ja pumppauksen energiankulutus Lämpötilaero on siksi mitoituksen tärkein yksittäinen valinta.

Lämmönsiirtimen asteisuus. Palvelinpiirin menolämpötila ei voi olla laitospiirin menolämpötilaa alempi. Näiden väliin jää lämmönsiirtimen asteisuus, tyypillisesti muutama aste. Jos laitteet vaativat 32 asteen menoveden ja asteisuus on kolme astetta, laitospiirin on tuotava vettä enintään 29 asteessa. Tämä yksi luku ratkaisee, kuinka suuren osan vuodesta laitos pärjää vapaajäähdytyksellä ja kuinka arvokasta talteenotettu lämpö on. Liian tiukka asteisuusvaatimus kaataa talteenoton talouden ennen kuin yhtään lämpöpumppua on hankittu.

Nesteen ominaisuudet. Glykoliseos alentaa ominaislämpökapasiteettia ja kasvattaa viskositeettia, jolloin sama teho vaatii suuremman virtauksen ja suuremman pumppaustehon kuin puhtaalla vedellä. Glykolipitoisuus on siis mitoitusparametri eikä jälkikäteen tehtävä pakkassuojaus.

Näiden lisäksi mitoituksessa määritellään palvelinpiirin painehäviö kokonaisuutena, eli jakotukit, letkut, pikaliittimet ja cold platet yhteensä, sekä redundanssitaso. Yksikön sisäinen pumppuredundanssi ei korvaa järjestelmätason redundanssia, jos yksi CDU palvelee useaa räkkiriviä.

Asennus ja liitynnät

CDU on painava, tarkkaan sijoitettava ja monella tapaa liitettävä laite. Asennuksessa ratkaistavia asioita ovat lattiakuormat ja ankkurointi, huoltotilan varaaminen yksikön ympärille, putkiliitokset ja niiden laatu, sähkönsyöttö tavallisesti kahdelta eri syötöltä, sekä liityntä automaatioon ja vuodonvalvontaan.

Kriittisin yksittäinen vaihe on puhtaus. Palvelinpiiri huuhdellaan ja todennetaan puhtaaksi ennen kuin se yhdistetään cold plate -rakenteisiin. Asennusaikainen hitsausskaala, metallilastu tai tiivistejäte päätyy muuten suoraan prosessorin jäähdytyskanavaan, jossa se aiheuttaa vahingon, jota ei enää huuhdella pois. Sama koskee pikaliittimiä, joiden käsittely ja suojaus asennuksen aikana vaikuttaa suoraan myöhempään vuotoriskiin.
Nestejäähdytyksen materiaali- ja vesikemiakysymyksiä käsitellään tarkemmin artikkelissa Nestejäähdytyksen vesikemia, suodatus ja materiaaliyhteensopivuus, ja piirien rakennetta sekä toimitusrajoja artikkelissa TCS ja FWS: datakeskuksen jäähdytyspiirien rakenne ja toimitusrajat.

Asennusaikainen hitsausskaala, metallilastu tai tiivistejäte päätyy muuten suoraan prosessorin jäähdytyskanavaan, jossa se aiheuttaa vahingon, jota ei enää huuhdella pois. Sama koskee pikaliittimiä, joiden käsittely ja suojaus asennuksen aikana vaikuttavat suoraan myöhempään vuotoriskiin.

Nestejäähdytyksen materiaali- ja vesikemiakysymyksiä käsitellään tarkemmin artikkelissa Nestejäähdytyksen vesikemia, suodatus ja materiaaliyhteensopivuus, ja piirien rakennetta sekä toimitusrajoja artikkelissa TCS ja FWS: datakeskuksen jäähdytyspiirien rakenne ja toimitusrajat.

Käyttöönotto

Käyttöönotto on se vaihe, jossa mitoituksen ja asennuksen virheet tulevat näkyviin.

Nestejäähdytetyn piirin käyttöönotto sisältää tyypillisesti:

• painekoe ja tiiveyden todentaminen ennen laitteiden kytkemistä

• huuhtelu, täyttö määritellyllä nesteellä ja ilmanpoisto

• suodatuksen toiminnan varmistaminen ja nesteen puhtauden todentaminen

• pumppujen suorituskyvyn ja taajuusmuuttajaohjauksen koestus

• piirikohtainen virtausmittaus ja tasapainotus

• lämpötilasäädön vasteen koestus kuormanmuutoksilla

• vikatilanteiden koestus: pumpun vika, yksikön vika, sähkönsyötön vaihto

• vuodonvalvonnan ja hälytysten todentaminen

Virtausten todentamiseen ja tasapainotukseen käytetään käytännössä kannettavaa clamp-on-ultraäänimittaria, koska sillä mitataan putken ulkopuolelta ilman piirin avaamista ja sama laite kiertää kaikki mittauspisteet. . Mittaustekniikoiden eroista voit lukea virtausmittareiden kattavasta oppaasta.

Käyttöönotossa kannattaa mitata myös lähtötaso, johon koko elinkaaren mittaukset verrataan: piirikohtaiset virtaukset, paine-erot, lämpötilaerot ja pumppujen värähtelytaso. Ilman lähtötasoa myöhemmät mittaukset kertovat vain sen hetken arvon, eivät muutosta.

Yleisimmät vikatilat

Suodattimien ja virtauskanavien tukkeutuminen. Näkyy suodattimen paine-eron kasvuna ja yksittäisten piirien virtauksen laskuna. Syy on lähes aina asennus- tai huuhteluvaiheen puutteessa tai korroosion tuottamissa hiukkasissa.

Ilma piirissä. Aiheuttaa epätasaista virtausta, ääntä, huonoa lämmönsiirtoa ja pahimmillaan pumpun kavitointia. Taustalla on tyypillisesti puutteellinen ilmanpoisto täytön yhteydessä tai vuotava alipainekohta piirissä.

Kondensoituminen. Jos menolämpötila laskee salin kastepisteen alle, kosteus tiivistyy putkiin ja liittimiin. Ongelma on säätötekninen, ei mekaaninen, ja korjataan asetusarvoilla ja kastepisteen seurannalla.

Säädön heiluminen. Ylimitoitettu säätöventtiili tai väärin viritetty säätöpiiri saa lämpötilan aaltoilemaan kuorman muuttuessa. Ratkaisu on oikea venttiilimitoitus ja säätöpiirin viritys. Aihetta käsitellään tarkemmin artikkelissa säätöventtiilit teollisuudessa.

Pumppujen kuluminen. Laakeri- ja tiivistevauriot kehittyvät asteittain ja ovat havaittavissa värähtelymittauksella viikkoja ennen vikaantumista.

Nesteen laadun heikkeneminen. Inhibiittien kuluminen, mikrobikasvu ja johtokyvyn muutos etenevät hitaasti ja huomataan vain, jos nestettä analysoidaan säännöllisesti.

Laitospiirin lämpötilan ryömiminen. Jos FWS-puolen lämpötila nousee suunnitellusta, CDU ei enää saavuta asetusarvoaan vaikka itse yksikkö on kunnossa. Vika on tällöin lämmön poistossa eli laitospiirin puolella, ei CDU:ssa.

Huolto ja kunnonvalvonta

CDU:n huolto rakentuu neljästä asiasta:

• suodatuksen seuranta ja vaihdot

• nesteen säännöllinen analysointi

• pumppujen ja venttiilien kunnon seuranta

• mittalaitteiden kalibrointi

Vuodonvalvonnan toimivuus on syytä koestaa määrävälein, koska se on järjestelmä, jonka toimimattomuus huomataan muuten vasta vuodon sattuessa.

Pyörivien koneiden osalta käytännöt ovat samat kuin muussakin kriittisessä prosessissa. Jatkuva tai langaton värähtelyvalvonta pumpuille ja koneensuojaus kriittisimmille koneille antavat aikaa reagoida ennen kuin kapasiteettia menetetään.  Ratkaisuihin voit tutustua turva-automaation ja kunnonvalvonnan sivulla.

CDU-asennukset ja käyttöönotot Finkovalta

CDU-yksiköiden asennus ja käyttöönotto ovat meille käynnissä olevaa työtä suomalaisissa datakeskushankkeissa.

Emme toimita omaa CDU-teknologiaa emmekä kilpaile laitevalmistajien kanssa. Asennamme, käyttöönotamme ja huollamme laitteita valmistajan ohjeiden ja takuuehtojen mukaisesti sekä dokumentoimme jokaisen vaiheen.

Samalta toimittajalta hoituvat myös piirien ympärille tarvittavat säätö- ja varoventtiilit, pumput, virtaus- ja energiamittaus sekä kunnonvalvonta.

Jos hankkeessanne on tulossa CDU-asennuksia tai siirtymä nestejäähdytykseen, keskustellaan toimitusrajoista ja aikataulusta ajoissa. Tutustu myös datakeskuspalveluihimme ja muihin osa-alueisiin datakeskuksen jäähdytyksen oppaassa.

Ota yhteyttä, autamme mielellämme.
