Argus palloventtiilit

Teollisuuslaitteet » Venttiilit » Argus palloventtiilit



Metalli-, grafiitti- tai pehmeätiivisteiset Argus-palloventtiilit valmistetaan EN- ja ANSI-/ASME-normien mukaisesti. Hyväksynnät ja valmistus tapahtuvat API-6D, ANSI B16.34 ja BS 5351 -vaatimusten mukaan Saksan tehtaalla.

Argus-palloventtiilit ovat parhaimmillaan erittäin vaativissa raskasteollisuuden prosesseissa.



Myös metallitiivisteiset palloventtiilit täyttävät ANSI FC 70-2 vuotoluokan VI vaatimukset sekä API 598 tiiveysvaatimukset.



Venttiileillä on myös ISO 15848-1 tyyppitestaustodistus, ja venttiilit ovat saatavilla sekä laipallisina että hitsauspäillä varustettuna, käsikäyttöisinä tai toimilaitteilla, kuumiin ja kylmiin kohteisiin.



Tehtaalla onnistuvat myös vaativammat yksilölliset venttiilikohtaiset testaukset tarvittaessa.

Argus palloventtiilit

Saksassa valmistettavat Argus-palloventtiilit ovat parhaimmillaan erittäin vaativissa raskasteollisuuden prosesseissa. Palloventtiilit ovat saatavilla laipallisina, hitsauspäillä, käsikäyttöisinä tai toimilaitteilla, kuumiin ja kylmiin kohteisiin.

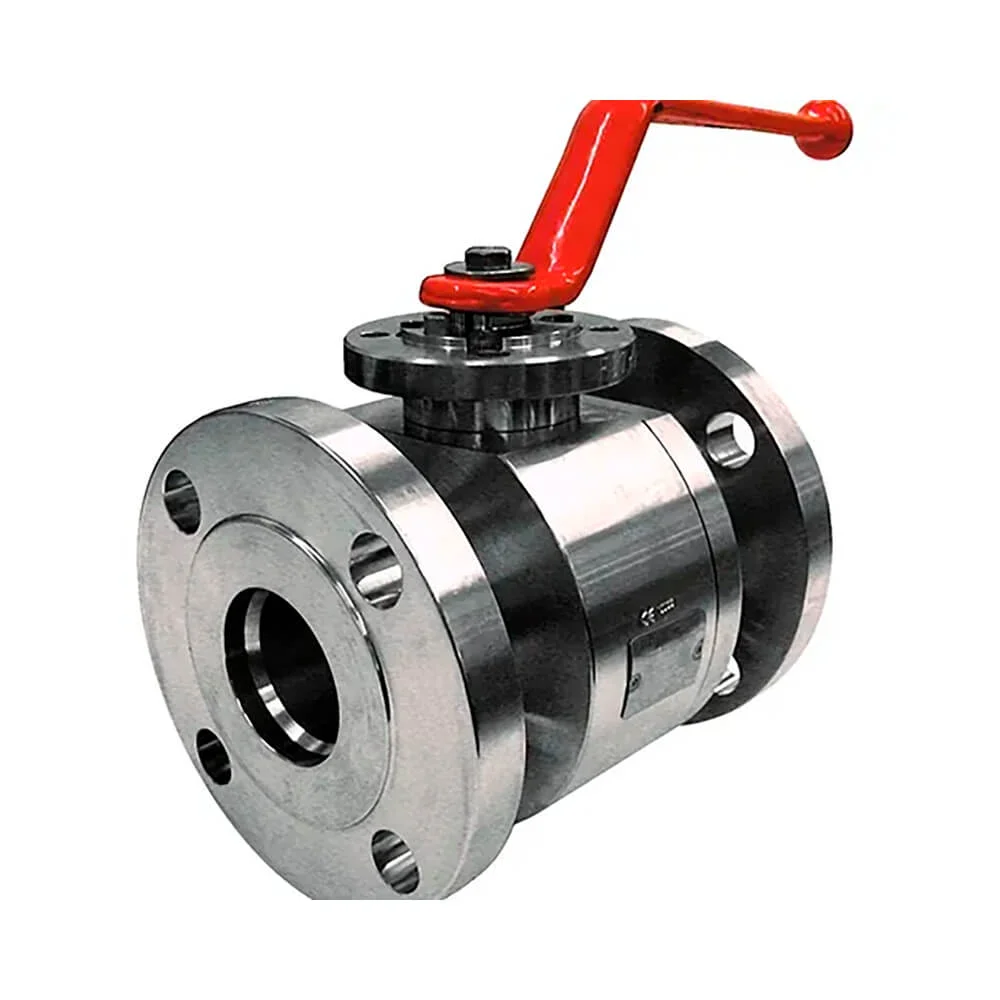

Argus palloventtiili FK79

FK79 palloventtiilissä on sulkuelimenä kelluva pallo, jolloin venttiilin tiivistys tapahtuu prosessipaineen voimasta, kun pallo nojaa venttiilin jättöpuolen tiivistettä vasten. Runko tehdään usein takeesta, koska tätä venttiilimallia käytetään perinteisesti pienemmissä kokoluokissa.



Pallon tiivisteet voivat olla joko pehmeät tai metalliset, mutta tiivisteen materiaalista riippumatta FK79 venttiilin saa aina tilattua ANSI FC 70-2 vuotoluokalla VI, tai API 598 tiiveysvaateiden mukaisesti. Pehmeätiivisteisille venttiileille on saatavilla myös ISO 5208 mukainen tiiveystestaus. Metallitiivisteisissä venttiileissä pallo ja pallon tiivisteet ovat aina pinnoitettu, ja läpätty keskenään yhteensopiviksi, jolla päästään lähes kuplatiiviisiin ratkaisuihin vaativissakin kohteissa.



  • Kokoluokat: 1/2” – 4 ” (DN15-100)
  • Paineluokat: Class 150-2500 (PN16-PN250)
  • Lämpötila-alue: -196…+400 °C
  • Prosessiyhteet mm: laipallinen (PN / ANSI), hitsattava, grayloc
  • Vuotoluokat mm: (ANSI/FCI/IEC) VI, API 598, ISO 5280 leakage rate A, molempiin suuntiin.
  • Hyväksynnät: ISO 15848-1, Fire safe BS 6755, ISO 10497, API 607, Antistaattinen ISO 17292 yms.
  • Materiaalit mm: Hiiliteräs, ruostumaton teräs, sekä useita erikoismateriaaleja kuten Duplex, Hastelloy, Inconel

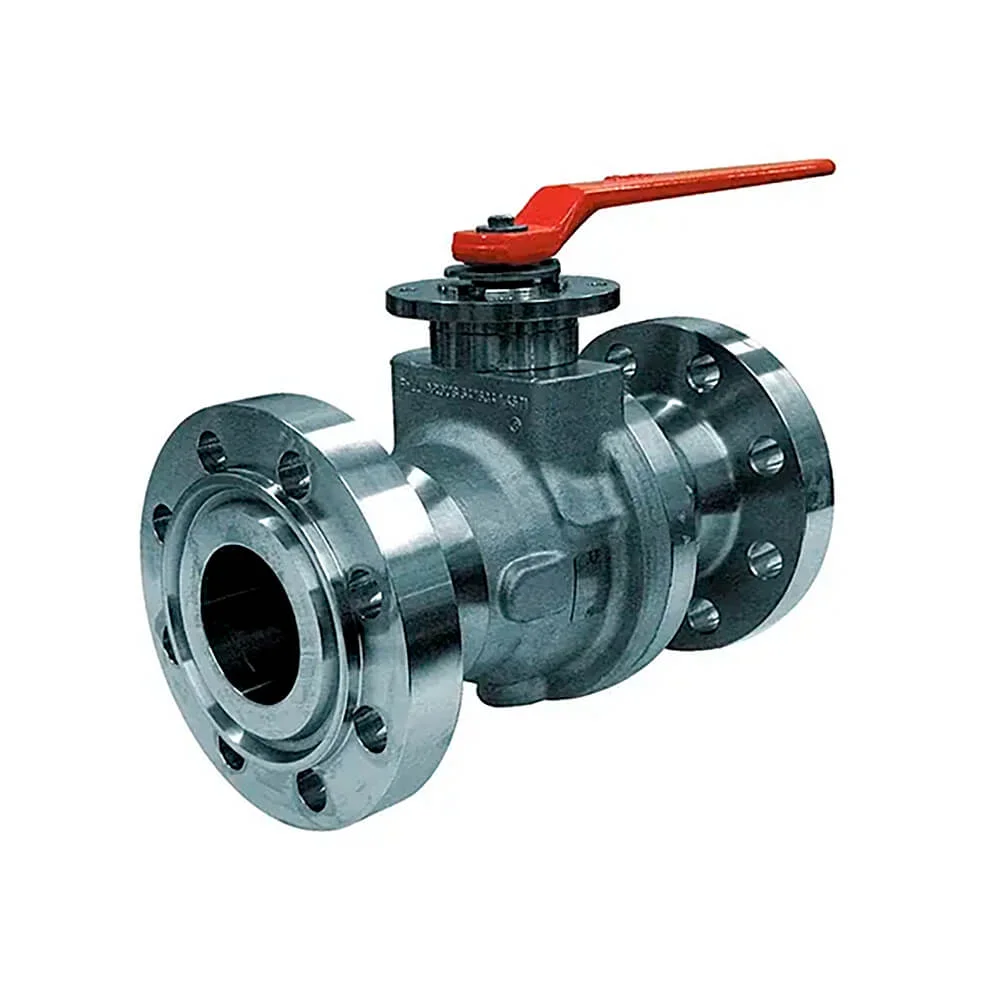

Argus palloventtiili FK76M

FK76M palloventtiilissä on sulkuelimenä tuettu pallo, jolloin venttiilin tiivistys tapahtuu prosessipaineen voimasta, kun pallon tiiviste nojaa palloa vasten venttiilin tulopuolella. Runko voidaan tehdä joko takeesta tai valusta.

Perinteisesti FK76M venttiileitä on käytetty kokoluokasta DN80 ylöspäin aina DN900 asti.



Pallon tiivisteiden materiaalikirjo on laaja: Pehmeät (PTFE, POM, PEEK, etc), Metalli (Duplex, 316, etc), Grafiitti.



Kuten FK79 mallissa, on isommassa FK76M mallissa myös metallitiivisteisten venttiileiden pallot ja niiden tiivisteet aina yksilöllisesti pinnoitettu ja läpätty toisilleen sopivaksi. Näin varmistetaan tiiveys vaativissakin olosuhteissa.



  • Kokoluokat: 3” – 36 ” (DN80-900)
  • Paineluokat: Class 150-900 (PN16-PN160)
  • Lämpötila-alue: -196…+400 °C
  • Prosessiyhteet mm: laipallinen (PN / ANSI), hitsattava, grayloc
  • Vuotoluokat mm: (ANSI/FCI/IEC) VI, API 598, ISO 5280 leakage rate A, molempiin suuntiin
  • Hyväksynnät mm: ISO 15848-1, Fire safe BS 6755, ISO 10497, API 607, Antistaattinen ISO 17292
  • Materiaalit: Hiiliteräs, ruostumaton teräs, sekä useita erikoismateriaaleja kuten Duplex, Hastelloy, Inconel
