19000- sarjan varoventtiilit

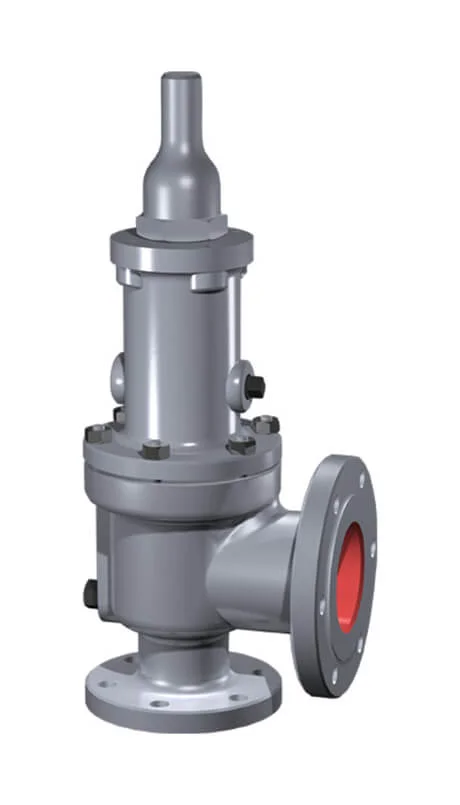

Laipallisella 1900- sarjan mallilla on useita käyttökohteita. Se on hyvin yleinen etenkin öljy- ja prosessiteollisuudessa.
Venttiilin vankka rakenne ja erinomainen toimintavarmuus mahdollistavat pienemmät elinkaarikustannukset. Venttiiliin palkeellinen malli on kustannustehokas tapa minimoida vastapaine.

• Kokoluokat: 1” – 12” (DN25 – 300)

• Paineluokat: ANSI 150 – ANSI 2500

• Aukkokoot: D – T (70 mm2 – 16774 mm2 )

• Materiaalit: Hiiliteräs, Ruostumaton teräs sekä useita erikoismateriaaleja

• Lämpötila: -267 °C – 815 °C

Tutustu Consolidated- varoventtiileihin.

Pneumaatisesti apuohjattuja varoventtiileitä käytetään yleisesti esim. voimalaitoksissa, suojaamaan kattilan päähöyrylinjaa ylipaineelta silloin kun suojaavalta laitteelta vaaditaan korkeaa luotettavuutta ja tiiveyttä.

EN ISO 4126-5:2005 (CSPRS) standardin mukaisesti järjestelmä vaatii erillisen apuohjausyksikön RP5330 ja apuohjatun varoventtiilin SiZ 1508 tai PV1509. Yhteen apuohjausyksikköön voidaan kytkeä tarvittaessa useampi varoventtiili. Järjestelmän tehtävä on suojata putkistoa / paineastiaa automaattisesti ylipaineelta.

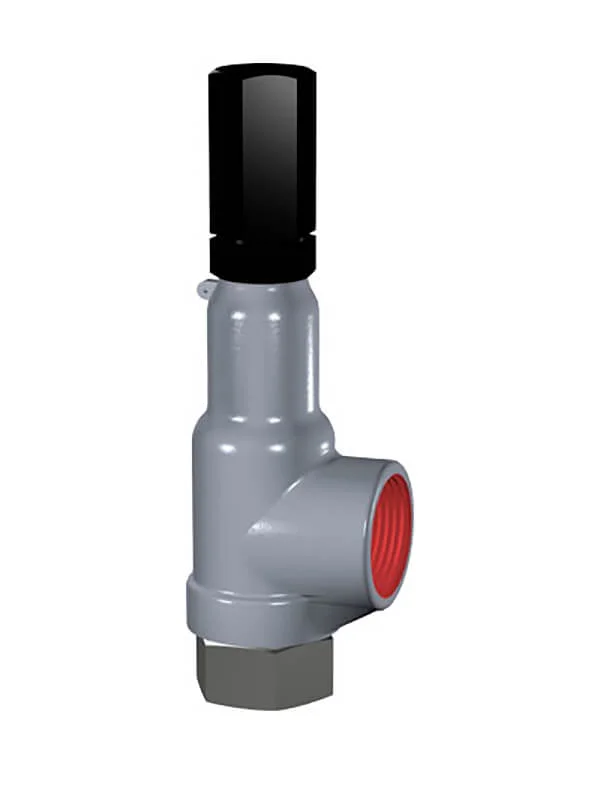

19 000-sarjan malli on ASME ja PED hyväksytty varoventtiili pienempiin käyttökohteisiin kaikille väliainetyypeille. Venttiileitä käytetään etenkin lämpölaajenemiskohteissa.

• Kokoluokat: 0,5” – 2” (DN15 – 50)

• Prosessiyhteet: laipallinen tai kierteellinen

• Materiaalit: Hiiliteräs, ruostumaton teräs sekä useita erikoismateriaaleja

Tutustu Consolidated- varoventtiileihin.

2900- sarjan pilot-varoventtiili on muunneltu versio 1900-sarjan jousikuormitteisesta varoventtiilistä. Pääventtiilinä toimii 1900-sarjan muunneltu varoventtiili, mutta avautumista säätelee erillinen pilot-ohjausyksikkö.

Pilot-varoventtiilillä pystytään operoimaan vaativissa ja tarkoissa olosuhteissa. Operointipaine voi olla jopa 98% asetuspaineesta venttiilin pysyessä silti tiiviinä.

• Kokoluokat: 1” – 12” (DN25 – 300)

• Paineluokat: ANSI 150 – ANSI 2500

• Aukkokoot: D – T (70 mm2 – 16774 mm2 )

• Materiaalit: Hiiliteräs, Ruostumaton teräs sekä useita erikoismateriaaleja. Pilotventtiili ruostumatonta terästä

• Lämpötila: -240 °C – 649 °C

Tutustu Consolidated- varoventtiileihin.

Consolidated ASME Section I:n mukaiset jousikuormitteiset varoventtiilit ovat markkinoiden yleisimpiä tuotteita kattilateollisuudessa, jossa niitä käytetään suojaamaan voimalaitoksen höyryjärjestelmiä ylipaineelta.

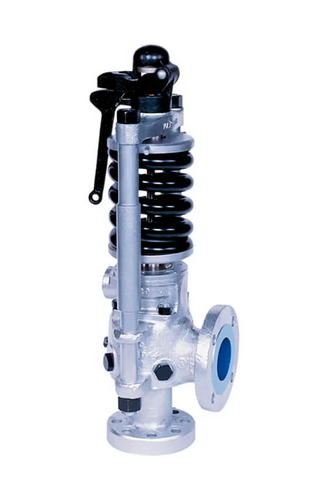

Consolidated 1700- sarjan varoventtiili, Maxiflow, on tarkoitettu korkeapainekäyttöön. Näitä varoventtiileitä löytyy voimalaitoksista ympäri maailman.

• Tulopuolen koot: 1½” – 6” laipallisena tai hitsauspäällä

• Jättöpuolen koot: 3” – 10” laipallisena

• Paineluokat tulopuoli: ANSI Class 600 – 4500. Jättöpuoli ANSI Class 150 & 300

Consolidated 1811-sarjan varoventtiilit ovat suunniteltu kustannustehokkaiksi etenkin höyrykohteisiin korkeille kapasiteeteille.

• Tulopuolen koot: 1 1/4” – 6” laipallisena tai hitsauspäällä

• Jättöpuolen koot: 3” – 10” laipallisena

• Paineluokat tulopuoli: ANSI Class 300 & 600. Jättöpuoli ANSI Class 150
