MPOWER K89 pesävaroventtiili

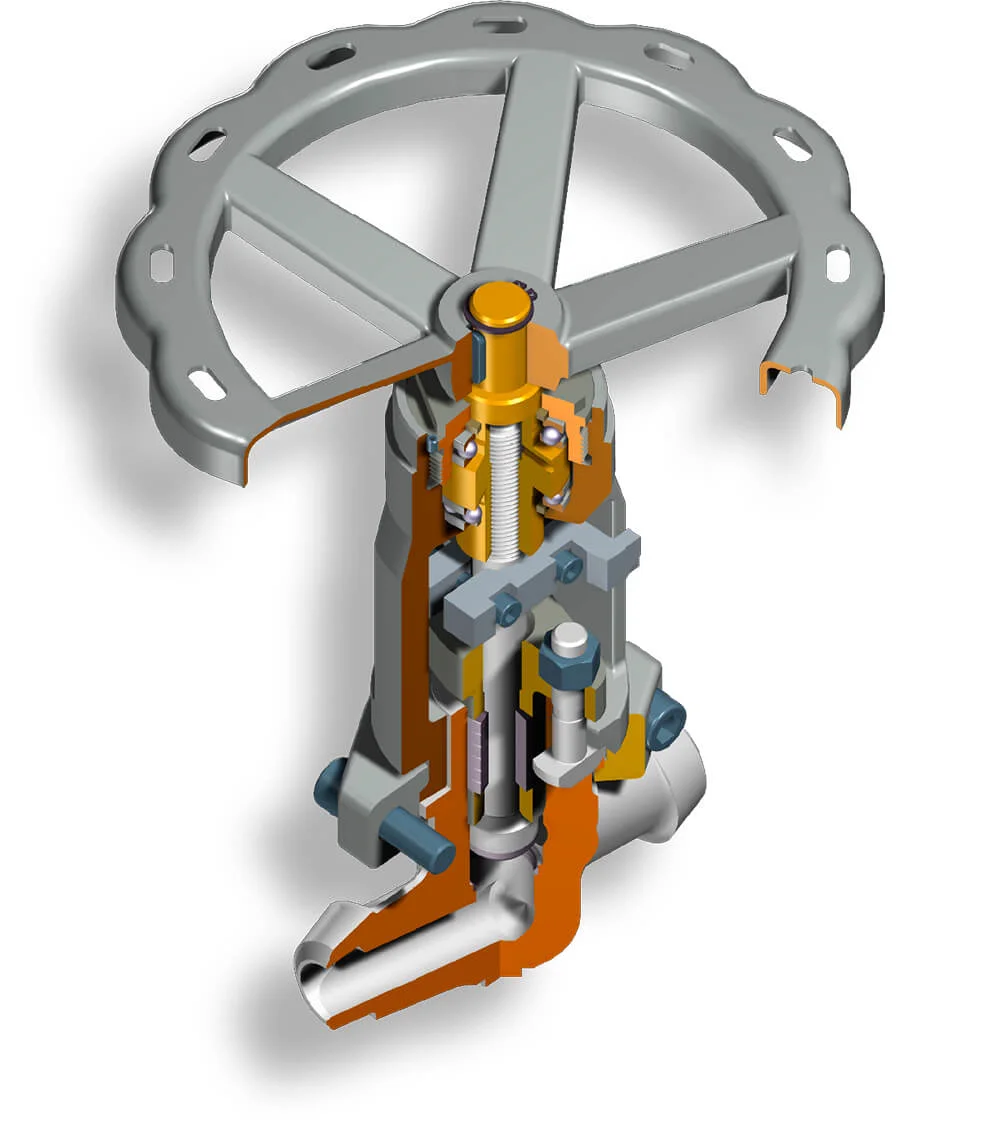

MPOWER istukkaventtiilit K01 ja K91 ovat muototakeisia venttiileitä. Ne voidaan varustaa käsipyörällä sekä sähköisellä ja pneumaattisella toimilaitteella. Vesitys- ja tyhjennysventtiilit voidaan varustaa kuristuskeilalla kohteissa, jossa tarvitaan säätöominaisuuksia. Kartiotiivistepinnat takaavat hyvän tiiveyden ja pidemmän eliniän käytössä. Yksiosainen keila kestää myös paremmin kuristus- ja säätökäytössä.

• Kokoluokat: DN10 – DN100
• Paineluokat: PN63 – PN400
• Lämpötila-alue: 0 …+600 °C
• Prosessiyhteet: laipallinen tai hitsattava
• Vuotoluokat: EN12266-1
• On/off Class A
• Kuristuskeilalla Class D jatkuvassa käytössä
• Materiaalit: 1.0460 , 1.6368, 1.5415, 1.7335, 1.7380, 1.7383, , 1.4903, 1.4541

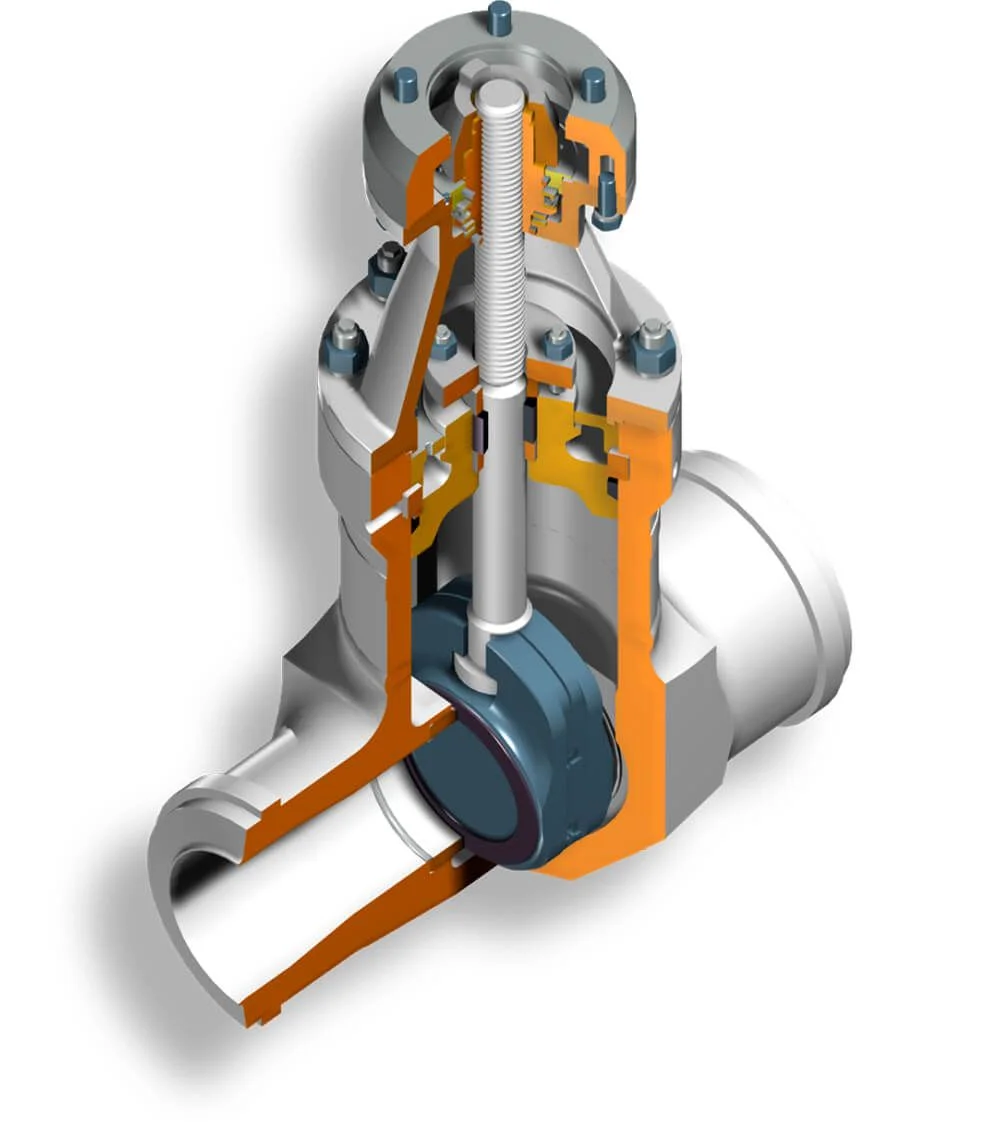

K12 ja K02 kiilaluistiventtiilit ovat kokonaan takeisia, itsetiivistyvällä painekannella varustettuja ON/OFF venttiileitä. Rakenteesta johtuen venttiileiden sisäinen ylipainesuojaus tulee huomioida. Yleensä käytetään tyypin K89 pesänvaroventtiiliä suojaamaan venttiilin pesän rakennetta mahdolliselta ylipaineelta.

Venttiilit voidaan varustaa käsipyörällä tai sähköisellä toimilaitteella. Muita lisävarusteita ovat integroidut ohitusventtiilit (K01 tai K91 istukkaventtiilit), ns. tuplaohitukset ja vesitysyhteet. Käytössä on huomioitava, että isoja kiilaluisteja ei ole tarkoitettu ns. väliasento käyttöön.

• Kokoluokat: DN65 – DN600
• Paineluokat: PN63 – PN400
• Lämpötila-alue: 0 …+600 °C
• Prosessiyhteet: laipallinen tai hitsattava
• Vuotoluokat: EN12266-1, Class A tai B
• Materiaalit: 1.0460, 1.6368, 1.5415, 1.7335, 1.7380, 1.7383, 1.4903 ja 1.4541

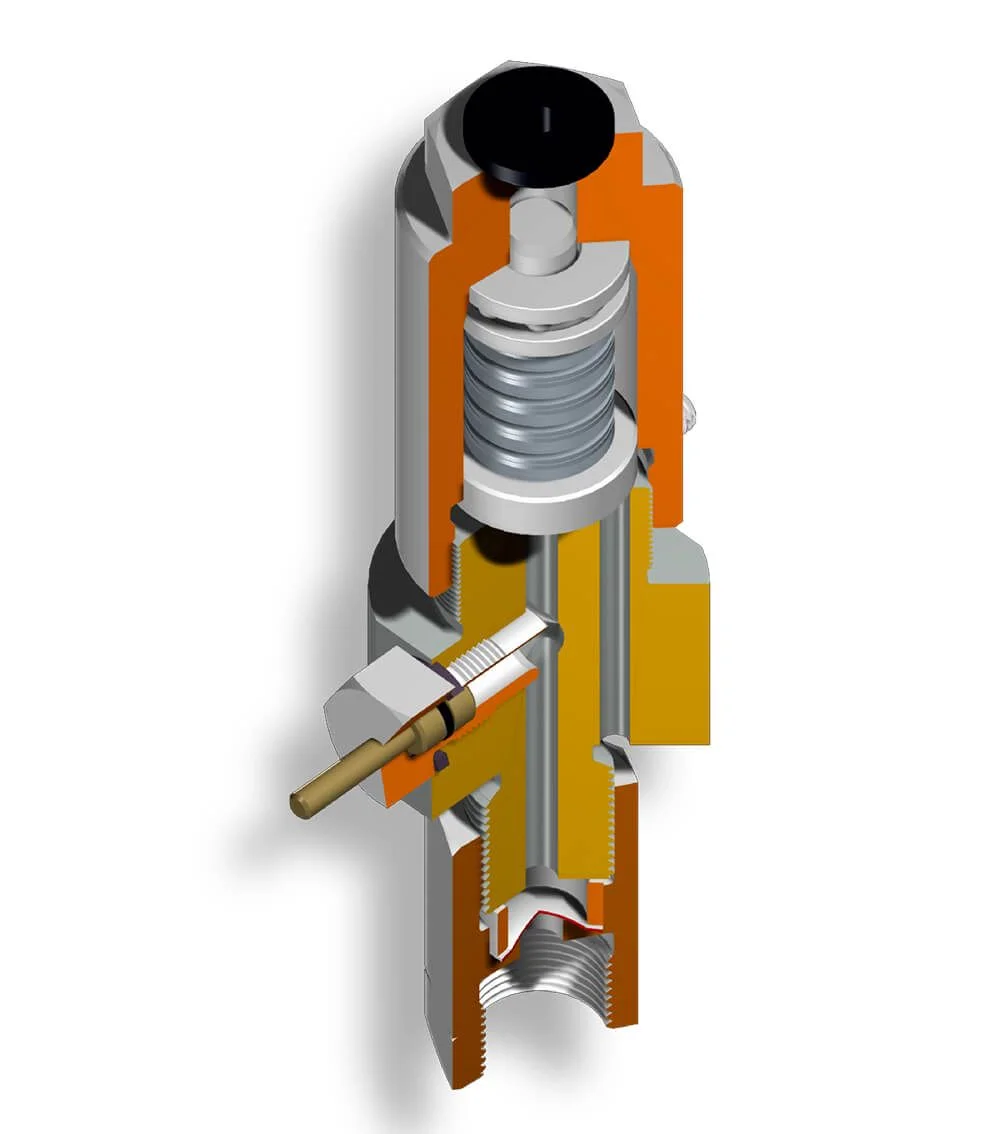

Pesänvaroventtiilillä suojataan painekannellisten kiilaluistien pesän rakennetta mahdolliselta ylipaineelta. Toimitukseen kuuluu pesänvaroventtiili murtokalvolla, vesilukkoputki ja hitsattu sulkuventtiili.

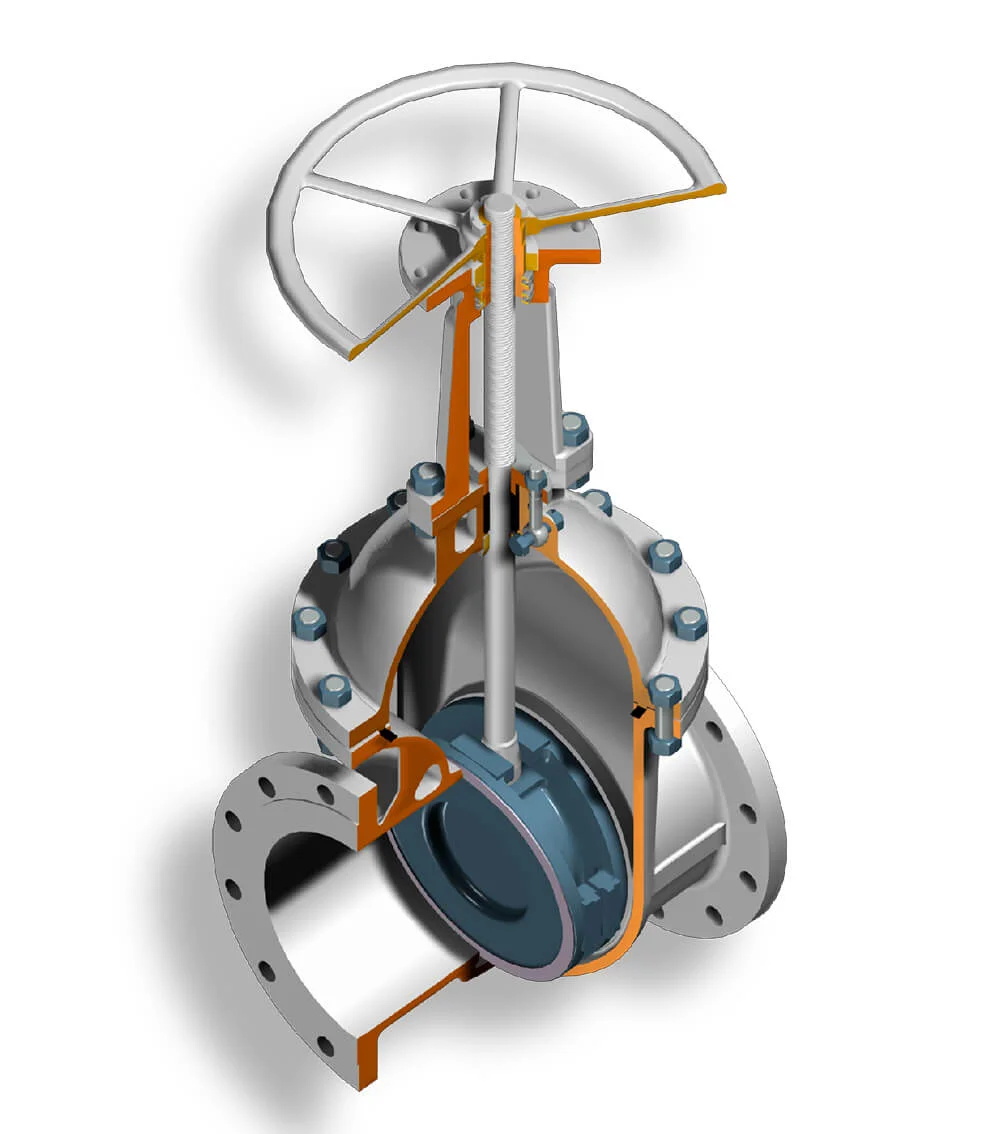

K03 kiilaluistiventtiili on tarkoitettu sulkuventtiiliksi väli- ja matalapaine linjoihin. Tämän tyypin venttiilit on varustettu pultti kannella, eivätkä rakenteensa puolesta tarvitse erillistä pesänvaroventtiiliä.

Venttiilit voidaan varustaa käsipyörällä tai sähköisellä toimilaitteella. Muita lisävarusteita ovat integroidut ohitusventtiilit, ns. tuplaohitukset, vesitysyhteet, paineistettu karantiiviste vakuumille sekä etäkäytöt myös käsikäyttöisiin venttiileihin.

Huomioitavaa käytössä on että isoja kiilaluisteja ei ole tarkoitettu ns. väliasentokäyttöön.

• Kokoluokat: DN50 – DN1200
• Paineluokat: PN16 – PN100
• Lämpötila-alue: 0 …+595 °C
• Prosessiyhteet: laipallinen tai hitsattava
• Vuotoluokat: EN12266-1, Class A tai B
• Materiaalit: 1.0619, LC1, 1.7357, 1.4408, 1.7390, 1.7386
